开关电源的输出电感选型

我们需要重点考虑的电感的参数：
1、等效电阻：影响效率
2、电感值：影响纹波电流

电源适配器厂家计算出正确的电感值对选用合适的电感和输出电容以获得最小的输出电压纹波而言非常重要。

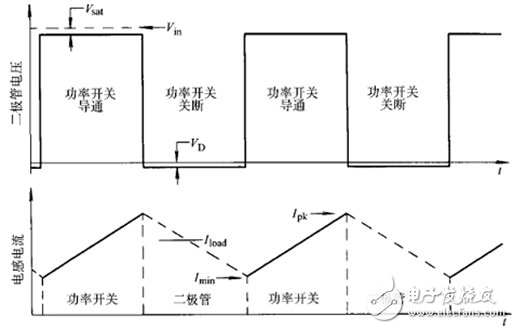

从下图可以看出，流过开关电源电感器的电流由交流和直流两种分量组成，因为交流分量具有较高的频率，所以它会通过输出电容流入地，产生相应的输出纹波电压dv=di×RESR。这个纹波电压应尽可能低，以免影响电源系统的正常操作，一般要求峰峰值为10mV~500mV。
电源适配器厂家

电源适配器厂家

纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为最大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。

在开关管开关的过程中，电感上电流的变化。

电源适配器厂家

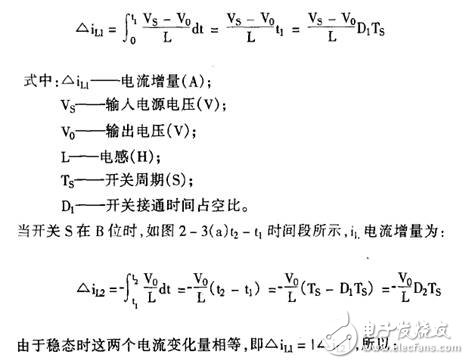

在开关管开关的过程中，电源适配器厂家电感的欧姆定律应用，计算：

电源适配器厂家

输出的电流纹波，与电感值成反比，与开关频率成反比。
电源适配器厂家

电源适配器厂家

由上面公式可知，电感的感值越大，输出纹波电流就越小。但带来问题是动态响应（response time）变慢。如果电感感值较小，如果想输出电压的纹波也小，就需要提高开关频率，这样MOS管上的开关损耗就增加，电路效率下降。
