高压双管反激变换器的设计

网站首页 » 新闻 » 行业动态 » 高压双管反激变换器的设计

高压双管反激变换器的设计

一、高压双管反激变换器的设计
反激变换器具有电路拓扑简单,输入输出电气隔离,电压升降范围宽,易于多路输出等优点,是辅助开关电源的理想选择。输入电压不是很高的电路,通常采取单端反激的设计方法,但输入电压较高时不适用。如三相输入380VAC,经桥式整流后为510VDC,采用单端反激电路,由于反激电压、输入电压的变化范围、输出轻载状况,开关管上承受的峰值电压将非常大,而目前市场上适合于这种高压的场效应管非常少。因此本文提出了双管反激的设计思路,用两只开关管替代单管,同时导通和关断,并在电路中采用钳位二极管,在反激过程中把开关管承受的峰值电压钳制在输入电源电压,大大降低了每个开关管上的电压应力,扩大了开关管的选择范围,也保留了反激电路的优点。这里主要介绍该电路的工作原理,控制电路的实现,关键电路参数的设计,以及设计实例和试验结果。

1 电路拓扑

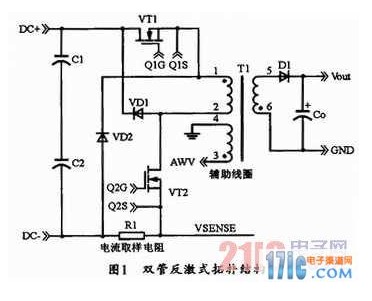

本设计的电路拓扑结构如图1所示,图中,当VT1和VT2同时导通时,DC电源和变压器初级组成回路,变压器初级的电流上升,变压器的磁通密度从初始的剩 余磁通Br上升到峰值Bw,并将能量存储在变压器中,这时,由于次级的二极管VD3的截止作用,使得变压器不能向次级传送能量;而当VT1和VT2同时关 断的时候,由于反激的作用,变压器初级的电压反向,钳位二极管VD1和VD2导通,以把原边绕组的反激电压和开关管上的电压钳制在电源电压Vdc。此时, 存储在变压器的能量一部分向副边传递,另一部分通过钳位二极管返回给电容C1和C2。因而在反激时间内,变压器的磁通密度从峰值Bw下降到剩余磁通Br。 经过一段时间,VT1和VT2又同时开通,以进入下一个周期。整个电路通过连续地开关VT1和VT2,就可以得到稳定的直流输出。




由于实际电路的分布参数以及开关管VT1和VT2的属性并非完全相同,所以,VT1和VT2不是完全同时开关。当VT1先关断时,变压器初级T1、VT2 和VD2组成回路续流,而当VT2关断时,变压器储存的能量将向次级传送;同理,当VT2先关断,变压器初级T1、VT1和VD1将组成回路续流,并当 VT1关断时,变压器存储的能量向次级传送。
与一般采用单管加控制芯片的开关电源不同的是,本设计采用了上下两个MOSFET,这样做的目的一是可以降低每个开关管上承受的电压,二是两个开关管不需要采用两个控制芯片来控制,而只用一个PWM波就可以实现两个开关管的同时开通和关断。

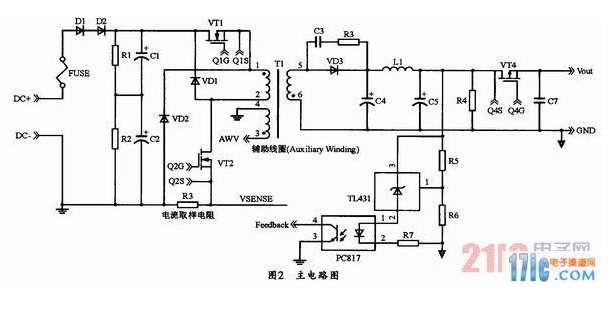

图2所示是本设计的主电路图,图中,D1和D2主要防止由于反激电压串入DC电源引起DC电压波动,R1和R2取值相同,C1和C2的容值属性均相同,这 样一方面可以平衡C1和C2上的电压,另一方面可以降低C1的C2的耐压。VT1和VT2共用一个驱动信号,故可实现同时开通和关断。 R3为采样电阻,该主电路采用的是峰值电流控制模式。VT4的作用主要是外加保护。辅助绕组的设计主要是为控制电路供电。次级整流二极管后加π型滤波器的 效果要比只用电容滤波更好,R4为假负载,主要是防止开关电源的空载。R5,R6,tl431,pc817和R7共同组成反馈电路。





2 控制电路的设计
本设计采用SG6841高集成环保模式PWM控制器,该控制器采用电流模式(逐周期电流限制)的工作方式,可以实现软驱动图腾柱输出的可调控的PWM波 形,其输出电压可达18 V,足以同时驱动两路MOSFET。本设计还在PWM输出端设计了一个信号耦合变压器,这样可用同一个PWM信号来控制两个MOSFET,使Q1和Q2同 时开通和关断,还可以实现驱动MOSFET信号的隔离。另外,该控制器也可以提供欠压锁定和过温保护功能,当VDD小于10 V时,控制器内部将锁定,不再向外发送PWM波。
本设计采用负载绕组给控制芯片SG6841供电,从主电路可知,辅助绕组和次级绕组处在相同的工作方式下,这在设计变压器的时候只要根据次级输出就可以确 定辅助绕组的设计。应当注意的是,在双管反激电路中,两个开关管中间有一个悬浮地,因而不能直接驱动,所以,这里采用变压器隔离驱动方法来使VT1和 VT2公用同一驱动信号。

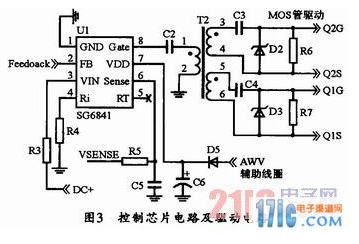

图3所示是本设计的控制芯片电路及驱动电路,图中,R3接在直流电压DC端主要用来启动,当流入3脚的电流足够启动芯片的时候,芯片8脚Gate输出 PWM波,从而使主电路导通,电源开始工作。R4主要确定芯片输出PWM波的频率,R5和C5组成电流采样的匹配网路。由于芯片采用逐周峰值电流工作方 式,故在初级线圈电流达到峰值时,芯片将关断PWM波,变压器向次级传送能量。

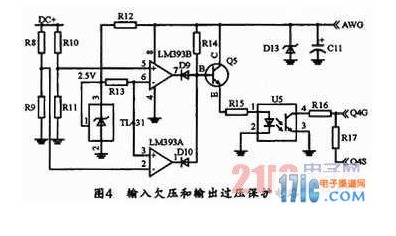

图4所示是其系统中的输入欠压和输出过压保护电路。由于本开关电源设计采用了输入过压和输入欠压保护,故当输入高于750 V或低于120V时,比较器的2脚电压值会高于2.5 V或比较器的5脚会低于2.5 V,本设计采用精密可调线性稳压器TL431来产生2.5 V的基准源,并分别给比较器的3脚和6脚供电,这样,在比较器的1脚或7脚就会产生低电平,Q5由于基级电压过低而截止,线性光耦U5的发光二极管不能发 光。这时,由于Q4S接到输出储能电容上,Q4C和Q4S不能组成通路,所以,加在Q4管的GS间的电压Ugs为零,开关管Q4关断,电源不能向后面负载 供电,从而实现欠压和过压保护功能。





3 电路变压器的设计
采用两个开关管串联不会影响主电路中变压器的设计,故可根据《开关电源设计指南》中相关介绍来计算变压器参数,本设计选用TDK公司的PC40EE25高频磁性材料作为铁芯,变压器的参数计算如下:




根据反激式变压器的伏秒面积相等原理可知:




式中,Ac为有效磁芯面积,单位为cm2,Bmax为最大磁通密度,单位为G(高斯Wb/cm2)。


二、双管反激电源的优势
双管反激电源较之单管反激有更多优势,同时在100W以上的应用较之其它拓朴更可靠、易生产、并低成本。
1、效率高,有PFC时可更好优化。
2、适合特高电压输入,如380V输入。
3、主开关管电压应力小。
4、无输出储能电感,并且输出纹波低
5、比普通反激更易适应100W以上功率输出。


三、双管正激和双管反激的区别主要是什么
双管只是电压应力低一点。
本质上单双管原理一样的。
磁芯工作方式不同,正激直接传递能量,但会有激磁电流,需要磁复位。
反激不能直接传递能量,是先储能再传递,没有磁复位过程,传递的时候自动复位。


四、什么是双管反激式DC/DC变换器
双管反激变换器的本质与单管反激变换器完全一样。
只是借鉴了双管正激的电路结构,将其套用在反激电路上。
双管反激与传统的单管反激电路相比优缺点与正激变换器极为相似,具体如下:
优点:1.理论上每只开关管的耐压只要不低于输入电压即可。对输入电压较高时优势明显。
2.开关管不需要RCD或TVS吸收钳位,当开关管截止时漏感能量通过二极管返回到Vin。
所以发热较少,提高效率。
缺点:1.需要两只开关管,由于增加上管及其驱动电路造成电路复杂,成本提高。
2.占空比必须严格控制在50%以内,设计灵活性降低。
如果占空比超过50%则变压器无法复位造成变换器保护。(严重时会损坏)。
鉴于上述优缺点,所以限制了双管反激变换器的应用范围。
只有输入电压很高比如800V以上时才会考虑这种电路结构。

另外还有一种双管反激变换器,这种变换器将变压器放到最上端,中间和低端各用一只中等耐压的开关管,两只开关管串联。下端开关管采用常规电路驱动,中间的开关管只需将栅极接到一个浮动的高压即可,相当于源极驱动。这种电路结构由于不需要额外的上管驱动所以应用范围更多些。这种电路占空比可以超过50%,但也需要相应的提高开关管的耐压。
