电源适配器变压器各绕组同名端是否正确

对于电源适配器初学者来说,变压器的绕制时对各个绕组的同名端可能不大清楚,需要确定各绕组的同名端是否正确｡

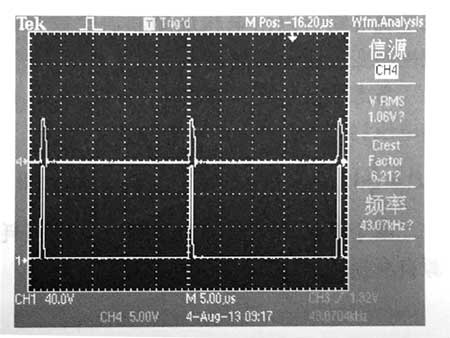

正确的变压器一次测电压波形与输出绕组电压波形的关系

图所示为正确的变压器同名端条件下测得的开关管漏-源极电压(与变压器一次侧电压仅差一个直流母线电压的平均值)和变压器二次侧电压波形｡

也就是说,变压器一次侧以直流母线正端为参考端(测试负端)､变压器一次侧的正端为与开关管漏极的连接端;变压器二次侧以输出负端为参考端､接输出整流二极管阳极端为正端状态下测试的｡

这样就可以在开关管关断期间,变压器一次侧励磁电感释放储能产生极性以直流母线端为负,开关管漏极端为正的感生电动势(由于与原来的电压极性相反,故过去经常被称为“反电动势”)｡这个磁链的变化在变压器的二次侧也感生出感生电动势,极性为输出负端为负,输出整流二极管阳极端为正｡变压器励磁储能在变压器二次侧通过输出整流二极管向输出端释放｡

如果变压器的一次绕组与二次绕组的连接方向错误,通常称为同名端连接错误,则变压器一次侧与二次侧的电压波形如图12-10与输出所示｡

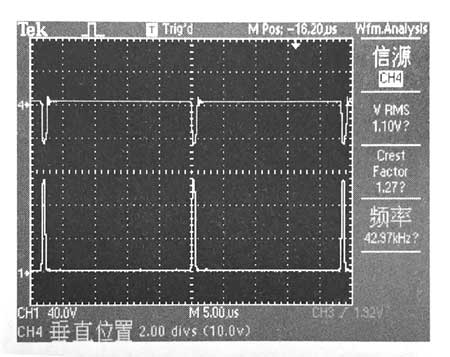

错误的变压器一次测电压波形与输出绕组电压波形的关系

  错误的波形会使得反激式电源适配器工作在正激式,但是由于没有输出滤波电感,开关管的开通电流将极大,很可能会烧毁开关管,或者是输出被过电压｡总之,反激式电源适配器定不能工作在这种状态下｡如果是这样,或者改变电路板布线,或者改变变压器绕组的绕制方式,以获得正确的工作状态
