分布式辅助电源适配器系统的结构框图

今天电源适配器厂家排名前十的东莞玖琪为大家分享分布式辅助电源适配器系统

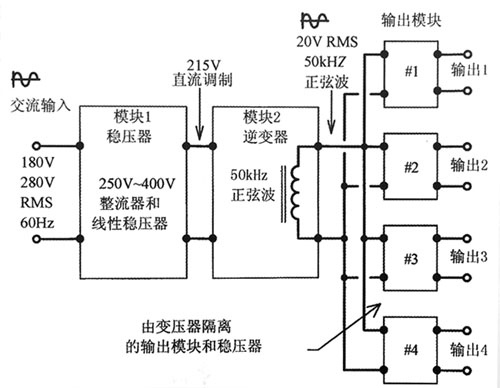

图所示为提出的20W半稳定50kHz正弦波分布式电源适配器系统的结构框图。

 分布式辅助电源适配器系统的结构框图

  可调分布式辅助电源适配器系统的结构框图。可为大功率电源适配器系统的多个控制PCB提供多路分布式隔离电源适配器。50kHz、20V的分布式正弦波电源适配器是经两引脚连接器和双绞线产生的,为每个PCB提供低噪声、半稳压的本地直插电源适配器,使用了本地小型高频变压器和副边整流器



在所提出的系统中,假设左侧的单相交流输入来自于208V60Hz三相系统的其中两相,或直接来自于单相系统。交流输入电压经模块1整流和稳压后产生稳定的215V直流电压。直流电压施加于模块2的50kHz正弦波逆变器的输入端。逆变器输出半稳压的20VRMS、50kHz的正弦电压,驱动一系列输出模块,为整个系统的多个子部分提供所需电压。虽然只画出了4个子模块,但显然很容易增加或减少模块的数量,仅受系统需要和20W总功率的限制。

提供20V、50kHz正弦波输出的主要优点是减小子模块中变压器的体积并提高其效率。50kHz子模块变压器提供隔离并降低共模噪声,另外,副边可为子模块提供任意大小的电压,不受数量限制地隔离输出也较容易获得。由于输出绕组和输入是隔离的,并且通过使用低谐波的正弦波驱动,输出和分布导线中的电气噪声均十分低。

此类系统的典型应用参见补充章节第四部分第3章,其中给出了一种具有11个独立PCB的10kW电源适配器系统,它提供多路隔离辅助电源适配器,电压为3V、5V,±12V,±15V、18V和24V。

逆变器(模块2)输出的50kHz、20VRMS输出电压最好采用两引脚连接器和双绞线接至各PCB,这样做的目的是尽量减少辐射噪声。然而,用两条都带有接地线的相邻的带状电缆也能获得不错的结果。

下面从左侧的模块1,即“直流稳压器部分”开始详细介绍各个模块。

模块1,整流器和线性稳压器

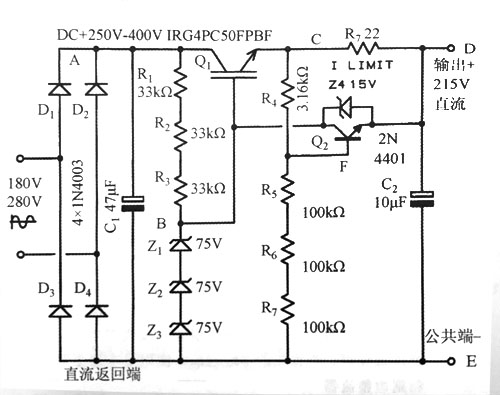

图所示为60Hz交流输入、整流器和串联线性稳压电路。二极管D1至D4和C1将额定的208V、60Hz输入整流为A点的300V额定直流电压,也是线性稳压器IGBTQ1的输入。电阻R1、R2和R3为稳压二极管链Z1、Z2和乙提供电流,使B点产生相对于公共输入端E的220V电压。该电压施加于GBTQ的栅极,使D点经R2产生215V电压。稳压二极管链和IGBT缓冲器使此电压开环稳定,当负载电流和输入电压变化时电压接近恒定。

 分布式辅助电源适配器系统的结构框图

图中50kHz正弦波逆变器20W预调节器的60Hz单相输入整流器、开关线性稳压器和限流部分。逆变器用于提供高频分布式电压,接至本地板载变压器,为各分布式辅助网络的各控制功能模块提供隔离的多路直流输出电压
