谐振过程

Q2导通时集电极电压接近0V,215V的电源适配器和L迫使电流持续流入T:的中心抽头(G点),谐振时所有绕组的起始端电压均为图1。23。9a所示的正弦半波。在半个周期结束时所有绕组的电压均为0并且开始反向,使S末端的电压变正而始端电压变负。L1中已经建立的向上流动的电流此时流经D、Q1的基射极和D1返回L:的下端。这一电流连同来自于R1和S1末端的电流使Q2关断。由于D4导通,S1始端的负电压使Q2关断。像前面一样,S1的电压使Q1进一步导通。Q1完全导通且Q2完全关断,电路进入第2个半周期,原边P1末端J点的电压为正弦半波。两个原边绕组的电压(以及C的电压)如图所示。

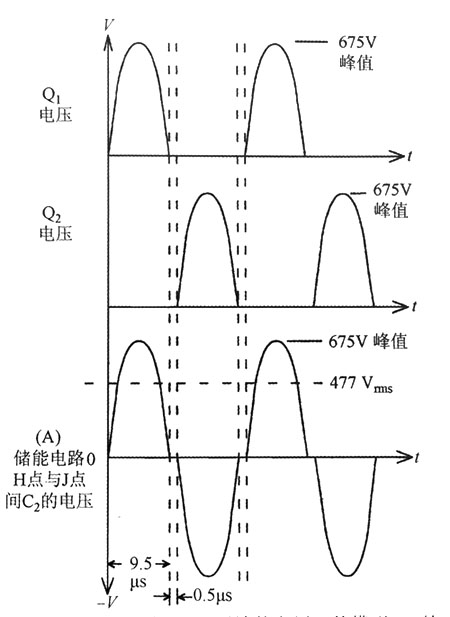

谐振电路H点和J点间(C2两端的电压)的模型。(输出绕组S2的电压与此相似,但幅值小得多)提示:为了避免损坏示波器,在测量时应保证示波器与逆变器的交流输入隔离。测量H点和J点间电压时,使用两个X100探头和两个通道,示波器的地接至公共点E



谐振电路按照以上过程在谐振频率处自激振荡,基极驱动由反馈绕组S1、R1和L2的强迫续流过程提供,Q1和Q2在零电压状态下开通和关断,开关损耗很低。

提示:输入和电路间,或者榆入和示波器间最好连接一台交流隔离变压器。即使使用了隔离变压器,也不要将示波器的地接至H点或J点,因为这两点为高电压节点,示波器将使波形畸变,甚至很可能被损坏。使用两个X100探头和两个通道,将示波器的地(公共端)接至镇流器电路的公共点E(前提是输入扼流圈处于L1的位置)。

本应用选用了特殊的NPN晶体管,例如BUL216或类似器件。使用这些器件可获得最佳的结果,因为它们的集电极一基极电流可以反向流动,这正是本应用中Q1和Q2美断时的情况。



重叠导通

在任何使用输入扼流圈的电流型系统中,关键的一点是电流通路始终由L1经Q1或Q2提供。整个周期内两个器件都不能同时关断。如果这种情况发生,L1将迫使晶体管两端出现过电压,导致它们击穿。为了避免在任何负载和输入时出现这种情况,应加入一小段重叠导通时间。

本设计中晶体管的存储时间提供了短暂的重叠时间使Q1和Q2同时导通。这在图的波形中表现为一小段阶梯。该重叠可通过过驱动基射结获得。注意尽管S1两端存在关断偏置电压,射-基极反向电流被D1或D2阻断,晶体管因内部的载流子复合(相对慢的过程)而关断。所以通过调节R2,过驱动是可以调节的,从而获得所需的重叠时间。
