电源适配器正弦波逆变器

最简单的高频自谐振正弦波变换器是易于设计和实现的。这种系统通常用于电子镇流器。这种类型的逆变器在补充章节第四部分第2章做了更详细的介绍，题目为“谐振及准谐振式电源适配器”。

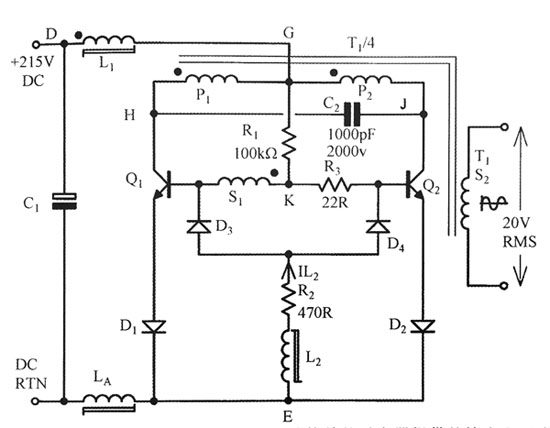

图所示的为不可调电流型自激振荡正弦波逆变器的基本电路图，输入为稳定的215V直流电源适配器，额定工作频率为50kHz。由于输入电压是稳定的，因此这种50kHz20V逆变器的输出也将是半稳定的。

输入扼流圈L1

图1。23。8中的逆变器之所以称为“电流型”是因为扼流圈L的输入电流中的纹波在工作频率时通常小于满载输入电流的10%。为了简单起见，本例中认为工作电流由20W负载决定的情况下，输入电流基本不变

E电流型自激振荡正弦波逆变器。这种简单的逆变器提供的输出电压为输入电压的直接线性函数。由于输入电压是稳定的，输出也将是半稳定的。变压器副边S1提供20VRMS、50kHz的输出电压，驱动若干个远程高频变压器和整流器电路，从而为主系统地各个控制电路提供隔离的和半稳压的直流电压

L1称为“扼流圈”而不是电感，因为绕组中的直流电流相对较大，扼流圈也承受很大的交流电压应力。

输入扼流圈有两个可选的安装位置，即L1或另一个位置LA首先考虑位于L位置的扼流圈，因为此时电路的功能最容易理解。稍后将发现位于LA的扼流圈的功能相同并且能减小原边和副边绕组的容性耦合，降低输出噪声。
