电源适配器输出过压的故障

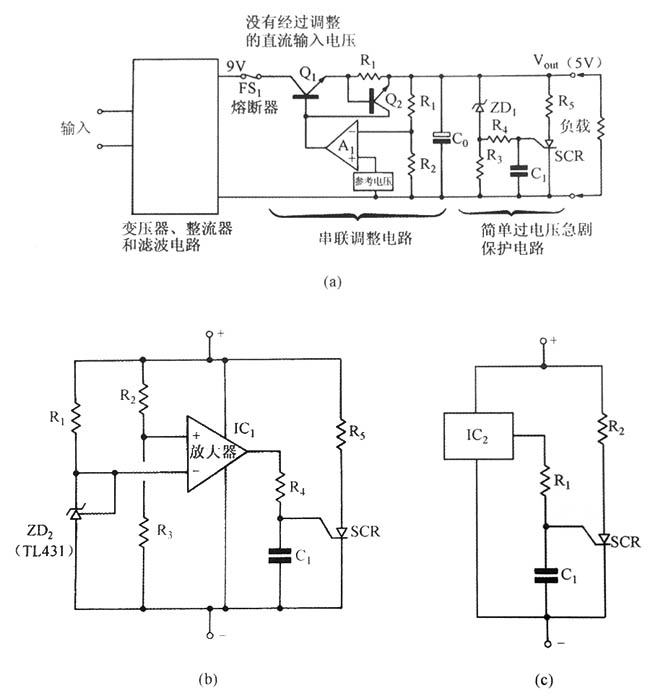

对于输出过压的故障，过电压急剧保护电路的工作如下：当输出电压上升到超过过电压急剧保护电路设定的工作电压时，齐纳二极管ZD导通，驱动电流通过R给晶闸管栅极的延时电容C1充电。

经过由电容C1、R4来确定的暂短延时后，C1上的电压将充电到晶闸管的栅极导通电压值（0。6V），此时晶闸管导通，通过阻值较小的限流电阻R3来短路输出端。此刻，有一个大电流从未调整的直流输入端流过旁路连接的过电压急剧保护晶闸管。为了防止晶闸管功耗过大，在线性调节器中，一般采用的方法是在未调整的直流电源适配器中加一个熔断器或加一个断路器。

如果串联调整管Q1发生上述的短路故障，熔断器或断路器断开，就会在过电压急剧保护的晶闸管损坏之前隔断主电源适配器与输出的联系。

对于这样的系统它的设计条件已经得到了较好定义，只是要求选择过电压急剧保护晶闸管或其他的旁路器件，确保所选器件能承担通过的能量比熔断器或断路器的“允通”能量还要大。

对于晶闸管和熔断器，“允通”能量通常定义为Pt，这里I是故障电流，t是熔断器或断路器的动作时间。

由于系统工程师假设过电压急剧保护电路能够提供充分保护（即使在外部引起过压情况也能起作用），因此他们对其情有独钟。但是这种保护电路并不一定总能提供充分保护系统工程师应意识到可能发生的非正常情况。

在规范的“现货”电源适配器设计中，一般选择过电压急剧保护晶闸管来保护负载不受内部电源适配器故障的影响。在大部分这样的场合中，故障条件下最大的允通功率已经由一个合适的、已选定的内部熔断器来确定。因此电源适配器和负载对于内部故障来说得到了100%的保护。在一个完整的电源适配器系统中可能有外部电源适配器，该电源适配器也可能连接到晶闸管保护电源适配器端面产生些系统故障。很明显，在故障情况下流过用于过电压急剧保护的保护器件的电流可能超过它的额定电流，此时该过电压急剧保护器件也许会出现故障，如开路，这也会使负载处于过压状态下。

电源适配器设计师不可能预计到这些外部故障负载情况，这是系统工程师或用户的责任，应由他们确定最坏情况下的故障状态，这样才能提供最合适的过电压急剧保护器件。
