摄录像机的电池快速充电器

精密恒压/恒流型单片电源适配器采用单片电源适配器.配上低功耗双运放和可调式精密并联稳压器组成电压控制环和电流控制环。与晶体管构成的控制环相比,它具有恒压与恒流准确度高、外围电路简单、电流检测电阻的阻值很小、功耗低、能提高电源效率等优点,其电源效率可达80%。此类电源适宜作为笔记本电脑、摄录像机的电池快速充电器。

  15V、2A精密恒压/恒流输出式电源适配器的电路如图9-33所示。电路中共使用了4片集成电路:TOP214Y型单片电源适配器(IC1)、PC816A型线性光耦合器(IC2)、可调式精密并联稳压器TL431C(C3)及低功耗双运放LM358(IC4,内部包括IC4a和IC4b两个运放)。该电路具有以下特点:

①利用IC4b、IC3、VD5和取样电阻R3、R4构成电压控制环;由IC4a、VD6和过流检测电阻R6组成电流控制环

②电压控制环与电流控制环按照“逻辑或门”的原理工作,即在任一时刻,输出为高电平的环路起控制作用。

③增加了次级偏压绕组NSB以给控制环路供电,次级偏压Us能自动跟随直流输入电压U的变化,使电源适配器输出电压U大幅度降低时仍具有恒流特性,仅当U。≤0.8V时才进入自动重启动状态。

④使用一片TOP214Y型单片电源适配器,额定输出功率达到30W。东莞充电器

⑤采用由运放构成的电流控制环时,能将电流检测电阻R6的阻值减小到0.1Q,功耗降至0.4W,使电源适配器效率得到提高。

⑥将反馈电压U的最大值提升到46V,这里选用PC816A型光耦合器,其U(BR)CEO=70V>40V。

正常情况下电压控制环起作用,电源适配器工作在恒压区。当I。接近于2A时进入恒流区此时电流控制环起作用。


IC4a的同相输入端接电流检测信号UR6,反相输入端接分压器电压Ufy。分压器是由R5、R8和TL431C构成的。IC4a在将UB6与UFy进行比较之后,输出误差。信号U,再通过VD5和R1变成电流信号,流入光耦中的LED,进而控制TOP214Y的占空比,使电源的输出电流Io在恒流区内维持恒定。显然,VD5和VD6就相当于一个“或门”。


若电流控制环输出为高电平,电压控制环输出低电平,则电源适配器工作在恒流输出状态;反之,就工作在恒压输出状态。

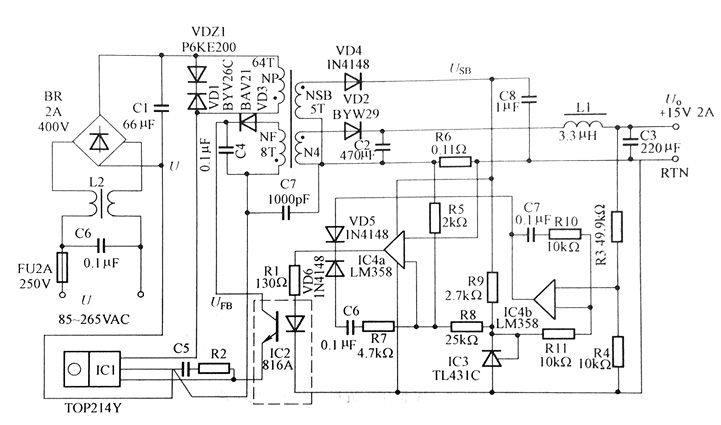

15V2A精密恒压/恒流型电源适配器的电路
