接口连接器等部位放电问题

对于接口、复位按钮、键盘以及显示屏等部位的放电问题同一类设备;

三类设备静电问题处理

绝缘外壳设备,静电试验主要针对绝缘外壳(空气放电)、金属连接器的外壳(直接放电)、塑胶连接器的外壳(空气放电) ,面板上的一些复位按钮、拨码开关以及指示灯等部位。

对设各绝缘外壳的空气放电

解决此类问题的原则对策是空间隔离;

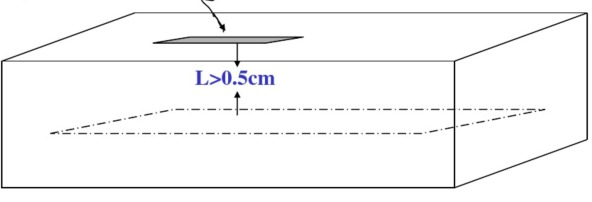

一般来说, 在绝缘物体上空气放电是难以放出来的, 但是如果附近有金属件, 则空气放电会对该金属件放电, 所以, 解决此类问题的最有效方法是使设备内部的单板和绝缘外壳有足够的距离, 特别是绝缘外壳孔缝附近的PCB板必须和结构孔缝保持足够的距离。

对金属连接器的外壳接触放电

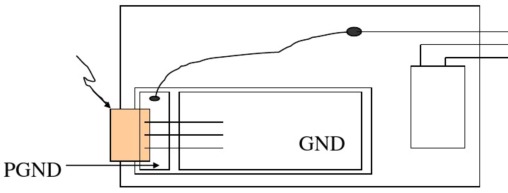

分两种情况, 一、 金属外壳不是该连接器内信号线的回流地 (如232串口) ,如下图,采用的处理方法为:

- 单板上划分出PGND和GND;

- 连接器金属外売接PGND;

- PGND通过接地电缆接大地;

- PGND和GND无任何连接;

- 每根线对PGND接TVS管进行静电脉冲抑制。

对金属连接器的外壳接触放电

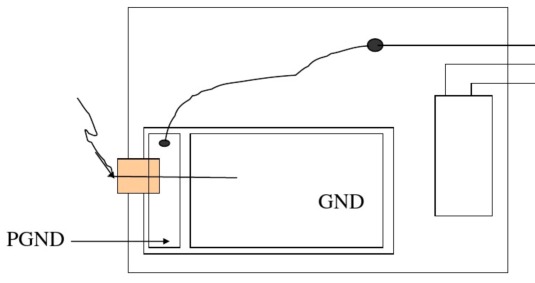

二、 金属外売是信号线的回流地线, 如音视频端子等, 处理方法有:

- 单板分PGND和GND;

- 金属外売接PGND, PGND和GND通过短线和GND相连(或0欧姆电阻) ;

- PGND通过接地线接大地;

- 信号线对PGND接TVS管进行静电脉冲抑制 。

对塑胶连接器的外壳空气放电

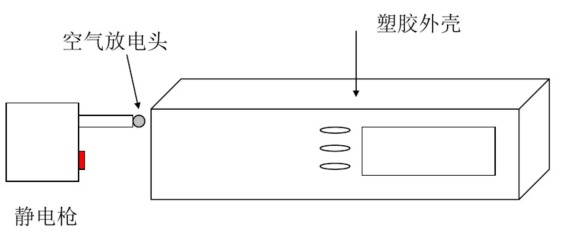

对塑胶外壳空气放电实验时, 静电枪会对连接器的插针放电 (因为距离很近) ,处理方法是:插针所在的信号线对PGND并TVS管进行静电抑制。

对其他部位放电

对复位按钮、拨码开关、键盘、显示屏等部位放电的处理方法同一类设备。

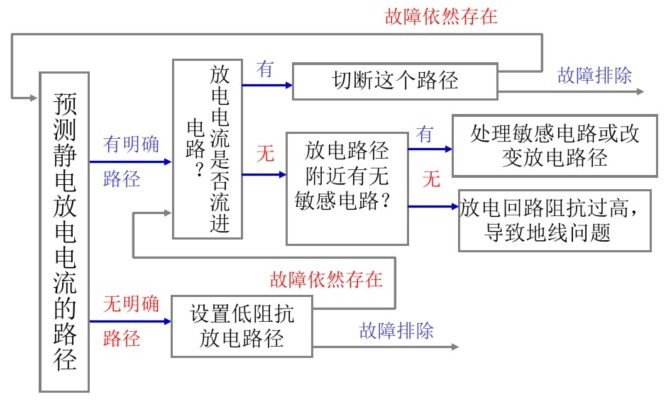

直接放电试验问题诊断
