适配器驱动电路

适配器驱动电路

上述线性恒流驱动电路虽具有电路简单、元件少、成本低、恒流精度高、工作可靠等优点，但使用中也发现几点不足：

a、调整管工作在线性状态，工作时功耗高发热大（特别是工作压差过大时），不仅要求较大尺寸的散热器，而且降低了用电效率。

b、电源电压要求按公式（13）与LED工作电压严格匹配，不允许大范围改变。也就是说它对电源电压及LED负载变化的适应性差。

c、它仅能工作在降压状态，不能工作在升压状态。即电源电压必须高于LED工作电压。

d、供电不太方便，一般要配开关稳压电源，不能直接用～220V供电。

输入整流:将正负变化的交流电变成单向变化的直流电

滤波:将变化的电压波形平滑成波动较小的直流电压波形

变压器:储存能量,产生需要的输出电压.原、副边隔离。

输出稳压:稳定输出电压

取样反馈:将输出电压的变化反映到控制电路,以便采取相应的措施保证输出电压在规定的范围内

PWM+开关:控制电路,根据反馈回来的信号控制变压器储存能量的多少,从而保证输出的稳定

采用适配器驱动的优点:效率高，一般可以做到80%～90%，输出电压、电流稳定。输出纹波小。且这种电路都有完善的保护措施，属高可靠性电源。

LED驱动电源主要有恒压式和恒流式

（1）恒压式：

a、当稳压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化；

b、恒压电路不怕负载开路，但严禁负载完全短路。

c、 以稳压驱动电路驱动LED，每串需要加上合适的电阻方可使每串LED显示亮度平均；

d、 亮度会受整流而来的电压变化影响。

（2）恒流式：

a、 恒流驱动电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化，负载阻值小，输出电压就低，负载阻值越大，输出电压也就越高；

b、 恒流电路不怕负载短路，但严禁负载完全开路。

c、 恒流驱动电路驱动LED是较为理想的，但相对而言价格较高。

d、 应注意所使用最大承受电流及电压值，它限制了LED的使用数量；

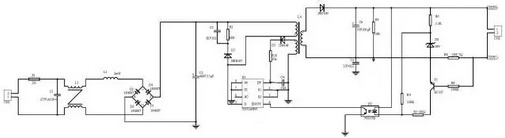

开关恒流驱动电路

恒流源和恒压源不同之处就是恒流的那部分电路。

恒流部分：它主要由T1、R8、R9、R5组成。三级管的导通电压0.7V是已知量。R8阻值也是已知量，当电路开始工作后，只要R8和流过R8的电流乘积大于0.7V，三极管开始工作,电路就进入恒流工作。
