电源适配器PWM反馈控制模式

     PWM开关稳压或稳流电源适配器的基本工作原理就是在输入电压、内部参数及外接负载变化的情况下,控制电路通过被控制信号与基准信号的差值进行闭环反馈,调节主电路开关器件的导通脉冲宽度,使得电源适配器的输出电压或电流等被控制信号稳定。

    PWM的开关频率一般为恒定值,控制取样信号有输出电压、输入电压、输出电流、输出电感电压及开关器件峰值电流。由这些信号可以构成单环、双环或多环反馈系统,实现稳压、稳流及恒定功率的目的。同时,可以实现一些附带的过流保护、抗偏磁及均流等功能。

   PWM反馈控制模式主要有五种下面以 VDMOS开关器件构成的稳压正激型降压斩波器为例,说明这五种PWM反馈控制模式的发展过程、基本工作原理、详细电路原理示意图、波形、特点及应用要点,以利于选择应用及仿真建模研究。般来讲,正激型电源适配器主电路可用图2-16所示的降压斩波器简化表示,U表示控制电路的PWM输出驱动信号。

    根据选用不同的PWM反馈控制模式,电路中的输入电压U输出电压Uo、开关器件电流(由b点引出)、电感电流(由c点引出或d点引出)均可作为取样控制信号。输出电压U。在作为控制取样信号时,通常经过图2-17所示的电路进行处理,得到电压信号U,U再经处理或直接送入PWM控制器。图2-17中电压运算放大器(e/a)的作用有三。

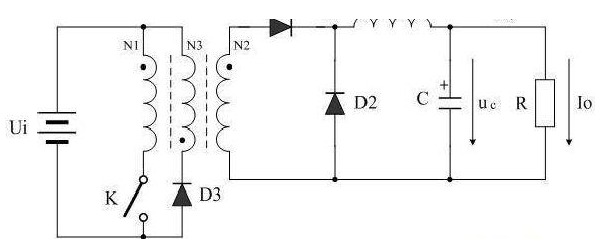

 正激型电源适配器主电路

图2-16正激型电源适配器主电路

   ①将输出电压与给定电压Um的差值进行放大及反馈,保证稳态时的稳压精度。该运放的直流放大增益理论上为无穷大,实际上为运放的开环放大增益

   ②将电源适配器主电路输出端的附带有较宽频带开关噪声成分的直流电压信号转变为是有一定幅值的比较“干净”的直流反馈控制信号(U。),即保留直流低频成分,衰减交流高频成分。因为开关噪声的频率较高,幅值较大,高频开关噪声衰减不够的话,稳态反馈不稳;高频开关噪声衰减过大的话,动态响应较慢。虽然互相矛盾,但是对电压误差运算放大器的基本设计原则仍是“低频增益要高,高频增益要低”

   ③对整个闭环系统进行校正,使得闭环系统稳定工作。

   输入电压、电流等信号在作为取样控制信号时,大多也需经过处理。由于不同控制模式的处理方法不同,因此下面针对不同控制模式分别阐述其技术特性。1.电压模式控制PWM图2-18(a)为Buck降压斩波器的电压模式控制PWM( voltage-mode Control PWM)反馈系统原理图。电压模式控制PWM是20世纪60年代后期开关稳压电源刚刚开始发展时所采用的第一种控制方法。

   该方法与一些必要的过电流保护电路相结合,至今仍然在工业界广泛应用。电压模式控制只有一个电压反馈闭环,采用脉冲宽度调制法,即将电压误差放大器采样放大的慢变化的直流信号与恒定频率的三角波上斜坡相比较,通过脉冲宽度调制原理,得到当时的脉冲宽度,如图2-18(a)中所示波形。逐个脉冲的限流保护电路必须另外附加。

   当输入电压突然变小或负载阻抗突然变小时,因为主电路有较大的输出电容C及电感L相移延时作用,输出电压的变小也延时滞后,输出电压变小的信息还要经过电压误差放大器的补偿电路延时滞后,才能传至PWM比较器将脉宽展宽。这两个延时滞后作用是暂态响应慢的主要原因。


文章转载自网络,如有侵权,请联系删除。
