12V/30W小功率电源适配器原理图及设计方案


12V电源适配器该电源结构简单,直接可与220V交流电源连接,经桥式整流电容滤波后产生300V直流高电压去启动电源适配器工作,并且重量轻、体积小,接线简单且外围元件少

12V/30W小功率电源适配器原理图

12V/30W小功率12V电源适配器原理图

  该电路利用三极管VT1、二极管VD8及电阻R5、R6组成过低压保护电路,当输入电压降低到一定程度时,VT1导通,控制端C电位降低,TOP开关关闭,电源适配器没有输出。(1)输入电路220V交流电网输入电压经桥式整流、电容滤波后产生300V直流高压去启动电源适配器工作

  (2)电源变换器部分x。在该电路中,T2为高频变压器,Nl为初级绕组(35T),N2为反馈绕组(15T),N3为次级隔离输出绕组(7T)。电源适配器工作后,反馈绕组N2经整流、滤波、限流后送至TOP开关控制极C,以调整TOP开关内部PWM占空比。当某种原因(如负载变轻)引起输出电压升高时,N2电压将升高,即流入TOP开关控制端C的电流增加。在振荡电路的控制下,漏极端D有电流流入芯片,提供开环输入,该输入通过旁路调整器、误差放大器,由控制端进行闭环调整,经由PWM控制 MOSFET的输出占空比,使其占空比线性减小,从而使输出电压下降,最后达到动态平衡,保持输出稳定。电路中并接于初级绕组N1两端的瞬态电压抑制二极管VD5、电容C4及快速二极管VD6组成钳位削峰电路。钳制电感放电脉冲的最高电位,减少漏感抗引起的漏极端电压畸变。在实际绕制高频电源变压器时,为了减小漏感的影响,可采用初级与次级相互交又的绕制方法。同时,采用自我屏蔽作用较为良好的罐形磁芯,将线圈都用磁芯封在里边。

  (3)反馈控制回路电容C6决定软启动恢复时间,C6、R5、R4、C5、VD7决定控制回路的零点。R4阻值过小,限流线性差,容易导致TOP开关损坏;过大时则调整线性差。在实验中取值为10kQ

  (4)输出回路

N3、VD10、C8、VD1构成输出回路。肖特基势垒整流二极管VD10对高频变压器次级的高频方波电压进行整流,经低ESR值的电解电容滤波及双向瞬态电压抑制二极管VD11削峰稳压后,提供给负载电路。R7既可改善电源本身的输出阻抗,又能小幅度地调整输出电压的范围,同时又可在电源空载时为电容C8提供放电回路。R7取值为430n。

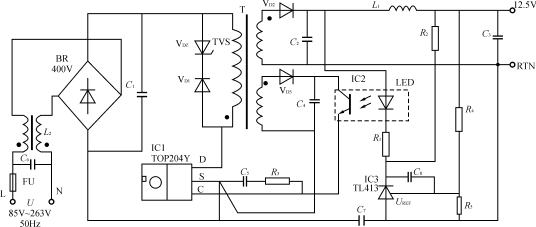

212.5Vn25W精密电源适配器12.5V/25W精密电源适配器原理图如图9-39所示。由TOP204构成隔离式+12.5V、2A(25W)电源适配器电路。该电源的特性为:当交流输入电压U=从85V变化到265V时,电压调整率为士0.2%;当负载电流从10%(0.2A)变化到100%(2A)时,负载调整率也达士0.2%,可与线性集成稳压电源相媲美。该电路的主要特点是利用一片TL431(C3)与光电耦合器(IC2)构成外部误差放大器,再与片内误差放大器配合使用,对控制电流进行精细调整,从而大大提高了稳压性能。

 12.5W/25W精密电源适配器原理图

12V电源适配器原理图
