一位同行修理的一台清华同方21.5英寸LED显示器，开机使用不到半小时就黑屏，送到我处维修，我用老式12V电源适配器试机一天都没问题，就问他电源适配器是不是随机的原装适配器，他说原装适配器已经被雷击坏，用的是后配的，我叫他换一个好的适配器，开始他还不相信，说他用笔记本维修电源都用不久就黑屏（我也用笔记本维修电源试过三星直流14V供电的显示器，确实不行，也没拆开看过，可能是滤波不好），耐心劝说他从网上买了一个60元的适配器，换上情祝筛肖有改善，但是使用时间还是不长，最后把我用来修机和测灯管的那个老适配器给“抢”过去，才算解决问题。

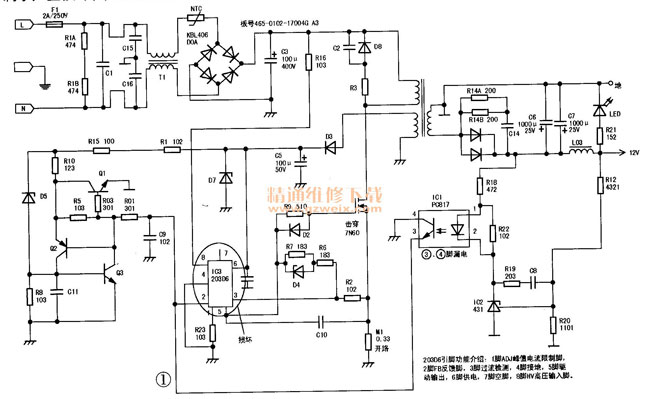

最近，网上有客户发来一套内置12V老式电源液晶显示器套件来维修（因为客户不能确定是哪块板坏了，先要求购驱动板，在我的劝说下，整套发来叫我测试并维修）。拆开检查，发现不是客户所估计的驱动板问题，而是电源板故障。其300V电压正常，无12V输出。拆开散热器，发现电源场效应管和2A保险管炸裂，R2、R16、M1三只电阻均炸裂，电源管理芯片203D6也炸裂，属于严重损坏，本想直接换了，可位置特殊，虽然有一块可以安装，但看看做工实在不敢用，只好动手维修。查手边资料并在网上搜索，都没能找到203D6的资料，于是找来联想显示器的电源板对照比较，发现有很多不同，最后在一堆废板中找到一块一样的坏外置适配器电源板，对照换上上述配件后，先不接保险管，串接上灯泡后通电测试，发现指示灯亮一下后慢慢变暗，直至熄灭，用万用表测12V输出端电压出现后也慢慢减小。再次仔细检查，发现稳压电路的光耦元件IC 1（PC817）次级③、④脚间有漏电（付照新光藕进行测试），将其更换后电压输出正常。图1是根据该板号电源板的实物测绘出的电路图。

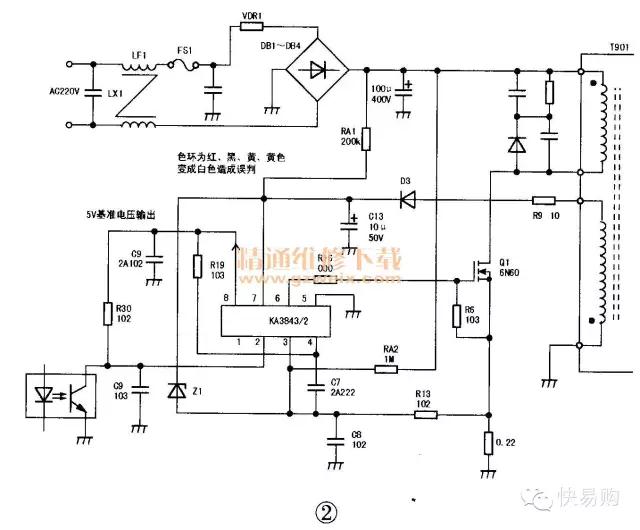

另有一台现代21.5英寸组装LED液晶电视机，内电源供电，故障现象为不开机，指示灯不亮。拆机检查，发现电源是由KA3843组成的单12V供电，由于驱动板上有12V电源接口，直接用外接适配器测试，一切正常，故障明显在电源。把电源拆下来，没看见有明显烧坏的元件；通电，发现电源板上的绿色指示灯亮起来，测12V电压正常，难道是电源有虚焊？赶紧加焊一遍装回机中，通电试机，还是不开机，面板指示灯仍旧不亮。再次拆下电源板单独维修，发现通电时电源板上的指示灯不亮了，但每次拔掉电源插头，指示灯会亮一下就灭了（和例1相反）。测300V正常，断电后测300V很快就消失，正是被这一现象误导使我没有去查启动电路，走了弯路（根据以往修理A3等机芯彩电的电源经验，断电后300V很快消失，说明启动电路正常，造成了误判）。用KA3842代换 KA3843后故障现象不变，最后还是在100μF/400V的大电容旁边发现电阻RA1 （200kΩ）开路，见图2，将其换后电压恢复正常。电源适配器厂家
电源适配器的电路维修图

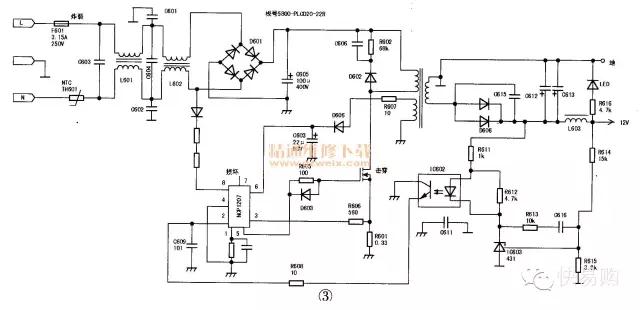

另一台创维M20LA监视器，电源板被雷击，板号5800 -PLCD20 -22R（和5800-PLCD20-23R尺寸、电路都相同，可直接互换）。此电源板功率较大，质量稳定，在创维17英寸、19英寸、20英寸监视器上有应用，电路见图3。电源适配器生产厂家经查为电源管理芯片NCP1207、场效应管、保险丝损坏，将上述元件更换后测12V电压输出
