USB充电器的工作原理及解决方案

一、USB充电器的工作原理

充电器是将220V交流转换为正5V直充输出提供给手机内的电源管理模块,由模块来控制相电池充电到4.2V后停止.USB充电则是直接将USB提供的正5V电压取出提供给手机电源管理模块,省去了充电器的电源变换电路.
usb充电检测可通过在D+,D-上增加硬件检测电路，充电检测是通过侦测充电器插入信号识别的。
至于usb是充电还是download的可通过软件设置选择。

USB充电器主要是将手机连接到电脑的USB口，由USB口提供电力，创意十足。其充电器结构十分简单，没有大块的变压器，式样和数据线相同，比原配的充电器要轻便很多，绝对适合居家旅行，充电必备，原来的可以扔掉。
现在的许多MP3、手机等均配备USB充电器，由数据线作为电源线，插到电脑上自动开始充电；同时配备有变压器，输出口为USB接口，可以为标准插口的所有电器充电：如MP3充电器可以给手机充电，大大方便了人们的生活。
USB，是英文Universal Serial Bus（通用串行总线）的缩写，而其中文简称为“通串线”，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。是应用在PC领域的接口技术。USB接口支持设备的即插即用和热插拔功能。USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的。

二、USB数据线和充电线有什么不同
理论上是数据线可当充电线用，充电线不能当数据线。但是现在市场上基本都是数据线和充电线是一回事。
一些老的手机，虽然有USB口，但是不支持USB口充电，另有单独的电源口。这时，数据线就不能充电用了。但是这基本是很老很老的机型了。

三、USB充电器有什么好处
好处就是既可以充电又可以连接上电脑，这样很方便，不过建议充电最好还是用插座，这样可以充的快些，还避免了充电时占用电脑的电压！

四、USB充电电源适配器解决方案
虽然新的电池续航技术不断更新，据报道，现在还研发了免充技术，但目前普遍人群都还是需要用USB充电电源适配器充电，高度整合的USB充电电源适配器解决方案提高了便携性。本方案采用RT7786+RT7207为主芯片，能够同时实现低成本、体积小、重量轻的产品设计。

从苹果手机的USB电源适配等为代表的小型化适配器越来越受人亲睐，越来越多的电路元器件的SMD小型化封装让以往常见的电源充电器能够做到更加的小巧玲珑，集美观与便携于一体。

RT7786+RT7207为一高整合度PWM +USB-PD Controller，它具备许多特征能提升低功率反驰式（Low-power Flyback）变压器的性能，特别针对于USB充电的应用方面，已取得USB-PD 协会认证。该方案能以最简化的回路设计完成。使用RT7786+RT7207将能够同时实现低成本、体积小、重量轻的产品设计。

为降低待机功耗，本方案采用专有的Green-Mode 设计模式，以线性降频方式低于Light-Load 状态。使用专有的Green-Mode设计产品将能轻易的符合电源相关法规要求。而RT7207为高整合度IC，同时内建CC/CV、LDO、 TL431、OVP、OTP、SR、Cable Comp、Charge Pump、PMOS drive、Quick Discharge、Single Fault、PWM Off @ OVP，且不需在额外增加线路。

USB充电器的工作原理及解决方案

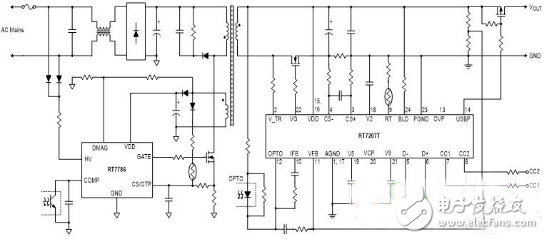

图示1-RT7786+RT7207USB充电电源适配器解决方案框架图

RT7786特征

•设计自适应功率

•宽VDD范围（7V ~ 38V）

•自适应VO OVP，UVP 《 3V

•反馈回路故障保护

RT7207特征

•USB PD 2 C类标准，其他协议是可选的

•高度集成：

•ARM M0单片机嵌入式

BMC的嵌入式• 收发器。

可编程式电流模式设定。（默认，1.5A、3A）

•CV和CC控制

•同步整流驱动器和控制器（在宽输出电压范围DCM和CCM两种操作（rt7207t）

•BLD引脚快速放电

•关闭调节器和可编程电缆补偿内置

•电荷泵内置宽VDD操作范围（3V至20V）。

•USBP引脚直接驱动外部隔离 P-MOSFETs。

•绿色模式待机节电

•保护：

•OTP，自适应电压，可编程的UVP，SCP
