笔记本电源适配器坏了

网站首页 » 新闻 » 行业动态 » 笔记本电源适配器坏了

笔记本电源适配器坏了

一、笔记本电脑的电源适配器坏了得花多少钱

笔记本适配器 只换不修,全新的价格几十到一百。你可以到网上看一下型号,然后到实体店进行谈价购买就可以了。
笔记本适配器,只要输出电流大于旧的,电压一致,同品牌的可以互换,
不同品牌的适配器,满足上面要求的,就是插笔记本的接头不同


二、笔记本充电器坏了怎么办
1、检查电源适配器指标灯,如果指示灯亮,一般认为从电源到适配器之间没有问题,必须保证是指示灯本身没坏。
2、检查电源适配器到电脑之间的有没有电。这个可以通过笔记本的指示灯显示,有电源充到笔记本的时候,那个充电指示灯会亮。否则,不会亮。或者找一个同品牌的电源适配器交换试试。用你的电源适配器手对方笔记本,如果对方电脑工作正常,则你的电源适配器没问题。否则,可能你的电源适配器有问题。如果对方的电源适配器插你电脑上后,你的电脑工作正常,而用自己的电源适配器却不能正常工作,那么你的电源适配器有问题。
3、观测电脑的指示灯变化。如果你插上电源适配器后,你可以看到充电的指示灯时亮时灭,有时间一直不灭,则是笔记本里面那个电源适配器接口有问题,一般可能里面线断了,电路板老化,焊接掉落等原因。此称为虚焊现象。这种情况只有叫专家修理了。


三、 维修过程
        笔者以前只维修过一些小型电源适配器,比如收音机和随身听的电源适配器,并没有笔记本电源适配器维修经验,所以只能摸着石头过河,走一步看一步。

1.外观

笔记本电源适配器
一般由外壳、电源变压器和整流电路组成。
电源适配器价格

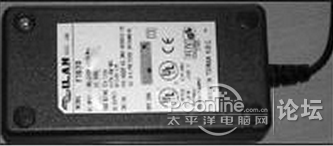

2.铭牌
       应该说,拆开电源适配器外壳是需要花费一番功夫的。笔记本电脑电源适配器的外壳融合相当紧密,想一下子打开几乎是不可能的。打开外壳后想恢复原样,应该说也是不可能。这点可以作为我们识别电源适配器是否为原装的一个标准。图中已经打开一个塑料帽。

笔记本电源适配器

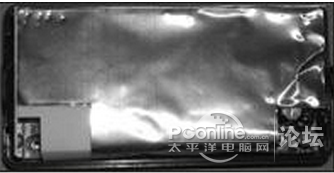

 3.金属屏蔽层    金属屏蔽层的作用是不言而喻的
多少钱

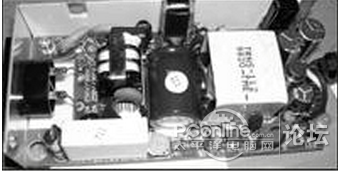

4.内部概貌
       看看电源适配器内部,其实也没什么神秘的,和普通的开关、稳压电路没有什么大的区别,也就是些电容、电阻、电感、开关二极管、电源核心芯片等。当然这些都是一些高发热的元件。
笔记本电源适配器坏了怎么办
       目前的笔记本电脑电源适配器功率在60W-70W左右,内部产生的热量主要通过塑料外壳传导散发出来。电源适配器的表面温度还是相当高的,适配器里头,则是一个标准的火炉,80℃估计少不了。所以,笔者建议大家在使用笔记本电脑的时候,尽量不要在电源适配器上堆放东西,尤其是易燃材料。

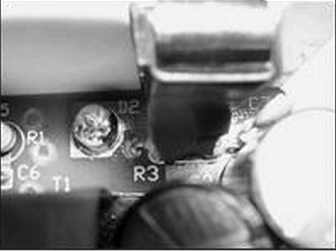

5.电容特写
       注意引脚,这是笔者拿它开刀后的结果。以前的那个电容已经有点鼓包,在高温下,电解电容的寿命是非常短暂的,有文章说,温度每升高10℃,电解电容的寿命就缩短一半。从实际情况看,该电容还不影响使用,但毕竟放在那里是颗定时炸弹,说不定哪天就烧坏笔记本电脑主板上的电源电路。所以笔者就找了个容量稍大一点的换上去了。本人的手艺不是太好,又没有点焊机。所以焊接效果较差,但是绝对结实。
东莞电源适配器生产厂家

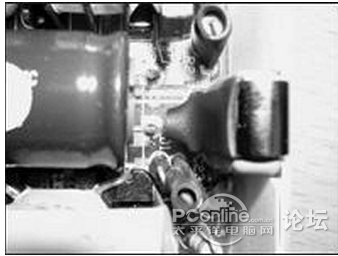

6.电阻引脚。部分电路特写。
电源厂

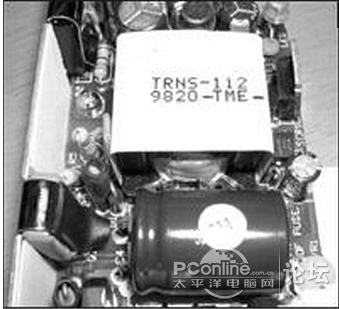

7.电路特写。左边有套子的是保护电路。
充电器

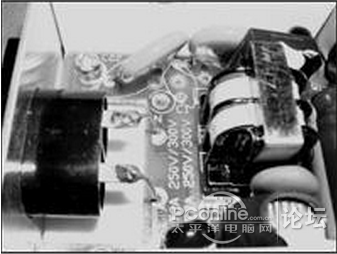

 8.整流电路。由电感线圈和电容组成的滤波电路,然后进入由晶体管组成的开关管电路。
电源适配器厂家

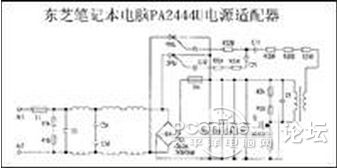

9.适配器电路图
       笔者没有找到该适配器的电路图,也没有找到IBM原装适配器的电路图,只是在网上搜索到这个东芝笔记本电脑电源适配器电路图。笔者对照电路板看了一下,感觉还是很有相同点的。放在这里作个参考。
适配器

10.IC电源芯片
       IC电源芯片在上面图片中略有体现,因IC芯片太过复杂,笔者手头也没有该芯片的参数,故不加以说明。但IC芯片绝对是电源适配器中最重要的电子元件之一。




四、一只电源适配器工作时发出很大的“吱吱”声,距离适配器较远的地方也清晰可闻,严重影响用户工作情绪。      检修过程:一般来说,电源适配器存在微弱的工作噪声是正常的,但如果噪声响到令人烦燥不安,那就该算作故障。不过这类故障的故障源比较好找,因为电源适配器中只有开关变压器电感线圈的磁环与线圈之间有较大活动间隙才会导致“吱吱”的产生。解剖适配器后,在不接电源的情况下用手轻轻拔动两个电感线圈上的线圈部分,发现没有松动的感觉,可以肯定,适配器的工作噪声来自开关变压器。 消除开关变压器工作时的“吱吱”声的方法有:
 ①用电烙铁对开关变压器几个引脚与印刷电路板的连接焊点重新焊接,焊接时用手把开关变压器压向电路板,使开关变压器底部与电路板紧密接触。
 ②在开关变压器的磁芯与线圈之间塞入合适的塑料片或用环氧树脂胶封固。

 ③在开关变压器与电路板之间垫入硬质纸片或塑料片。本例中,采用方法①没有收到效果后,又用方法②进行了尝试,获得成功,“吱吱”声被消除。因为印刷电路板上的元件很密集,在采用方法②和方法③操作时有一定难度,电源适配器生产厂家可以先把开关变压器从电路板上拆下再进行操作。
