EMI和EMS与EMC的定义与区别

IT电子产品的电磁辐射问题越来越受到关注，相信我们的大多数电源适配器厂家都对于EMC(电磁兼容性)这个名词也不陌生，因为要获得我国的3C认证就必须通过专业机构的EMC测试。但是，在各种媒体报道和产品宣传当中，与之类似的EMI、EMS等专业名词也常常出现在大家面前，它们似乎都与防辐射(电磁辐射)有关，让人不明就里。那么，它们的究竟有什么异同呢？

充电器

一、EMC EMI EMS定义：

EMC（ElectromagneticCompatibility）

电磁兼容，是指设备或系统在电磁环境中性能不降级的状态。电磁兼容，一方面要求电源适配器系统内没有严重的干扰源，一方面要求设备或系统自身有较好的抗电磁干扰性。电磁兼容是一门新兴的综合性边缘学科，它主要研究电磁波辐射，电磁干扰，雷击，电磁材料等方面。

EMI(ElectromagneticInterference)

电磁干扰，是指电子设备自身工作过程中，产生的电磁波，对外发射，从而对设备其它部分或外部其它设备造成干扰。例如，TV荧光屏上常见的“雪花”，便表示接受到的讯号被干扰。

EMS(ElectromagneticSusceptibility)

电磁敏感度，是指设备受电磁干扰的敏感程度，越敏感的设备，越容易受到干扰。

因为有了EMI，才有了EMC，因为EMS达标，才能实现EMC。

二、测试：

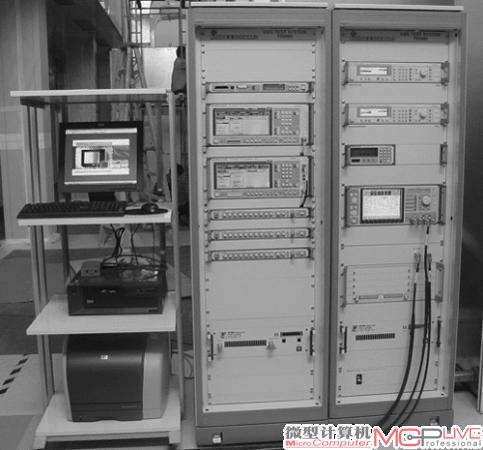

EMC测试构成：
EMC包含两大项：EMI（干扰）和 EMS(敏感度，抗干扰）
EMI测试项包括：

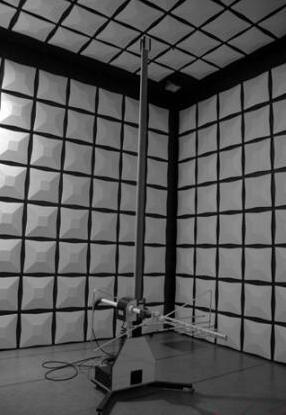

RE（辐射，发射）
CE(传导干扰）
Harmonic（谐波）
Flicker (闪烁)

EMS测试项包括：
ESD （静电）
EFT（瞬态脉冲干扰）
DIP(电压跌落）
CS（传导抗干扰）
RS（辐射抗干扰）
Surge（浪涌，雷击）
PFM(工频磁场抗扰度）

三、EMI和EMS与EMC的定义与区别

EMC = EMI + EMS
EMC 翻译为电磁兼容性 //包含后面两项
EMI 翻译为电磁干扰 //一个是自己会不会产生噪音影响别人
→比如导线干扰(在同一个系统中，噪音通过导线传导，影响到导线另一端的器件)
→比如辐射干扰(干扰源通过空气等介质传播到外界，从而干扰到其他器件)○EMS 翻译为电磁敏感度 //一个是会不会受到别人的噪音的影响
→比如是不是容易受导线干扰，是不是容易受辐射干扰。。。

EMI(Electro Magnetic Interference)直译是电磁干扰。这是合成词,我们应该分别考虑“电磁”和“干扰”。所谓“干扰”,指设备受到干扰后性能降低以及对设备产生干扰的干扰源这二层意思。第一层意思如雷电使收音机产生杂音,摩托车在附近行驶后电视画面出现雪花,拿起电话后听到无线电声音等,这些可以简称其为与“BC I”“TV I”“Tel I”,这些缩写中都有相同的“I”（干扰）（BC：广播）那么EMI标准和EMI检测是EMI的哪部分呢？理所当然是第二层含义,即干扰源,也包括受到干扰之前的电磁能量。其次是“电磁”。电荷如果静止,称为静电。当不同的电位向一致移动时,便发生了静电放电,产生电流,电流周围产生磁场。如果电流的方向和大小持续不断变化就产生了电磁波。电以各种状态存在,我们把这些所有状态统称为电磁。所以EMI标准和EMI检测是确定所处理的电的状态,决定如何检测,如何评价。与EMS和EMC的区别在哪里？
EMS（Electro Magnetic Susceptibility）直译是“电磁敏感度”。其意是指由于电磁能量造成性能下降的容易程度。为通俗易懂,我们将电子设备比喻为人,将电磁能量比做感冒病毒,敏感度就是是否易患感冒。如果不易患感冒,说明免疫力强,也就是英语单词Immunity,即抗电磁干扰性强。
EMC（Electro Magnetic Compatibility）直译是“电磁兼容性”。意指设备所产生的电磁能量既不对其它设备产生干扰,也不受其他设备的电磁能量干扰的能力。 EMC这个术语有其非常广的含义。如同盲人摸象,你摸到的与实际还有很大区别。特别是与设计意图相反的电磁现象,都应看成是EMC问题。

四、12V电源适配器EMC标准
基础标准 (例如： CISPR 16, IEC 61000-4)
通用标准 (例如： EN55081, 82)
产品标准 (例如： CISPR 20, ETSI 300 342)
EN 55000 + x based on CISPR e.g.
EN55020 CISPR 20 EN 60000 + x based on IEC e.g.
EN61000 former IEC1000
EN 50000 + x based on CENELEC e.g.EN50081

CISPR11 工业科学和医疗射频设备无线电骚扰特性的测量方法及限值
CISPR12 车辆机动船和火花点火发动机驱动装置无线电骚扰特性的测量方法及限值
CISPR13 收音机和电视接收机及有关设备无线电骚扰特性的测量方法及限值
CISPR14 家用和类似用途,电热器具,电动工具以及类似电器的无线电骚扰特性的测量方法及限值
CISPR14-2 家用电器,电动工具以及类似电器的电磁兼容性要求,第二部分:抗扰性
CISPR15 荧光灯和照明装置无线电骚扰特性的测量方法及限值
CISPR16-1 无线电骚扰和抗扰度测量设备规范,第一部分:射频骚扰及抗扰度测量设备
CISPR16-2 无线电骚扰和抗扰度测量设备规范,第二部分:骚扰及抗扰度测量方法
CISPR17 无源无线电骚扰滤波器及抑制元件抑制特性的测量方法
CISPR18-1 架空电力线和高压设备的无线电骚扰特性,第一部分:现象描述
CISPR18-2 架空电力线和高压设备的无线电骚扰特性,第二部分:测量方法与限值的确定顺序
CISPR18-3 架空电力线和高压设备的无线电骚扰特性,第三部分:减小无线电噪声的实用方法
CISPR19 采用替代法测量微波炉在1GHz以上频率所产生辐射的导则
CISPR20 声音和电视广播接收机及有关设备抗扰度的测量方法及限值
CISPR21 脉冲噪声对移动无线电通信的骚扰评定,性能降级方法和提高性能的方法

CISPR22 信息技术设备的无线电骚扰特性的测量方法及限值
CISPR23 工业科学医疗设备骚扰限值的确定方法
CISPR24 信息技术设备的抗扰度要求及测量方法
IEC/EN61000-4系列:
• Section 1 抗扰度试验综述
• Section 2 静电放电（ESD）抗扰度
• Section 3 射频电磁场抗扰度
• Section 4 脉冲群抗扰度
• Section 5 浪涌抗扰度
• Section 6 射频场感应的传导骚扰抗扰度
• Section 7 谐波和谐间波测量的通用导则
• Section 8 工频磁场的抗扰度
• Section 9 脉冲磁场的抗扰度
• Section 10 阻尼振荡磁场的抗扰度
• Section 11 电压暂降，短时中断和电压变化的抗扰度
• Section 12 振荡波的抗扰度

CISPR标准与GB标准的对应关系：
国家标准对应的国际标准
GB 4824 CISPR 11
GB 14023 CISPR 12
GB 13837 CISPR 13
GB 4343 CISPR 14
GB 17743 CISPR 15
GB/T 6113 CISPR 16
GB/T 16607 CISPR 19
GB/T 9383 CISPR 20
GB 9254 CISPR 22
GB/Z 18732 CISPR 23
GB/T 17618 CISPR 24
GB 18655 CISPR 25

东莞电源适配器

电源工厂

五、3C认证电源适配器包含EMC标准
现在大家知道了，好的电子设备应该是一个“低攻高防”的角色，既对外界产生的干扰小，又能很好地抵抗来自外界的干扰。那么如何选购这样的产品呢？其实国家法规已经为我们做好了准备。自1996年开始，欧共体就对其统一市场作出了规定：任何没有“CE”认证标记的电气和电子设备不得进入欧共体市场。我国政府也已作出规定，自2003年8月1日起，任何没有“CCC”(即3C)认证标志的电气和电子设备不得进入中国市场。而CE认证和3C认证均包含了对EMC的要求。因此，大家在购买电子产品时，只要看它的外壳或包装上有没有“CE”和“CCC”标志，就可以知道它是否具有符合国家规定的低干扰(包括低辐射)、高抗干扰的特性。

六、还可以进一步说明一下：

当我们看电视的时候,如果旁边有人使用电吹风或电剃须刀之类的家用电器,屏幕上会出现令人烦感的雪花条纹。电饭锅煮不熟米饭,明明关闭了的空调器,过一会却又自己启动……这些都是常见到的电磁干扰现象。更为严重的是,如果电磁干扰信号妨碍了正在监视病情的医疗电子设备或正在飞行的飞机时,则会造成不堪设想的后果。

电磁兼容性（ＥＭＣ）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此,ＥＭＣ包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值;另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性。

所谓电磁干扰是指任何能使设备或系统性能降级的电磁现象。而所谓电磁干扰是指因电磁干扰而引起的设备或系统的性能下降。习惯上说,ＥＭＣ包含ＥＭＩ（电磁干扰）和ＥＭＳ（电磁敏感性）两个方面。

随着电气电子技术的发展,家用电器产品日益普及和电子化,广播电视、邮电通讯和计算机及其网络的日益发达,电磁环境日益复杂和恶化,电气电子产品的电磁兼容性越来越受到各国政府和生产企业的重视。自１９９６年欧共体规定电气电子产品必须加贴ＣＥ标志方可在欧共体市场上销售后,各国都采取了相应措施。作为国内的电源适配器生产厂家,必须尽早行动起来,了解和提高产品的ＥＭＣ性能,紧随ＥＭＣ认证的新形势,以取得在市场上的主动地位。
