新手怎样学好模拟电路?

电源适配器研发设计过程过中要用到模拟电路、新手怎样学好模拟电路?模拟电路难吗?

模拟电路难学,以最普遍的晶体管来说,我们分析它的时候必须首先分析直流偏置,其次在分析交流输出电压。可以说,确定工作点就是一项相当麻烦的工作(实际中来说),晶体管的参数多、参数的离散性也较大。对模拟电路的掌握分为三个层次。初级层次:初级层次是熟练常用电路,清楚些常用电路的作用。只要是电子爱好者,只要是学习自动化、电子等电控类专业的人士都应该且能够记住这些基本模拟电路。中级层次:是能分析电路中的关键元器件的作用,每个元器件出现故障时电路的功能受到什么影响,测量时参数的变化规律,掌握对故障元器件的处理方法;定性分析电路信号的流向,相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小,信号与阻抗的关系。有了这些电路知识,您极有可能成长为电子产品和工业控制设备的出色的维修维护技师维修维护技师维修维护技师。高级层次:是能定量计算电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。达到高级层次后,只要您愿意,受人尊敬的高薪职业。


模拟电路再怎么说,关键的是多学多做,做出片子就自然懂得哪些知识点需要掌握了。


一、怎样学好模拟电路?

模拟电路设计大概有这么几个不同于其他工程设计领域, 尤其是不同于数字电路设计的特点:

1. 模拟电路处理的量来自现实世界, 因此模拟电路的输入中, 既包含与设计相关的信号, 也包含与设计不相关的信号. 比如设计一个心电图机, 电极采集进来的除了需要处理的心电信号本身, 还包含电极的极化电位(直流), 从电源感应来的50Hz干扰等等, 而这些不相关的信号往往要比需要处理的信号强很多. 因此, 攻城狮需要分析信号的特点(如心电信号、极化电位、50Hz干扰所占的频率范围不同; 50Hz干扰属于共模信号, 而心电信号属于差分信号等), 并设计相应的电路, 来提取出需要处理的信号, 抑制与设计不相关的信号(比如设计合适的滤波器滤除带外干扰, 用差分输入的仪表放大器消除共模干扰等).

2. 理论分析和仿真时忽略的因素, 在实际的电路中可能产生很大的影响, 甚至是决定性的影响. 电路原理图只能反映元器件之间的连接情况, 是拓扑的; 而实际的电路是物理的. 这也是课本上讲的内容和实际的电路的最大差别. 举例来说, 任务要求攻城狮设计一个220V转5V开关电源, OK, 很多半导体厂家都有用于隔离开关电源的控制器, 只要看数据手册里面给的参考设计, 根据计算更改几个反馈元件的量值, 是不是就可以了呢? 这样做出来的东西, 倒是大都可以工作; 但是也只是可以工作——事实上印制板布图的不同, 能够严重影响输出纹波的大小. 甚至在很多情况下(如进行射频设计时), 印制板的分布参数也会作为电路中的元件使用.

3. 模拟电路设计中充满着技术指标、功耗、成本等各种约束, 而这些约束往往不能同时满足, 甚至会互相冲突. 比如设计便携式心电图机时, 考虑到对功耗的严格限制和直接使用系统提供的电源的方便性, 会倾向于使用低压单电源供电; 而考虑到共模抑制比和动态范围的要求, 又会倾向于使用双电源供电. 在这些约束之间妥协和折衷并作出取舍, 贯穿整个设计的始终.

二、那么想要从事模拟电路设计, 需要做些什么呢? 下面是一个不完全的列表(详细内容待补充):

1. 通晓电路分析的方法, 掌握至少一种仿真软件的使用方法.

2. 掌握阅读元器件数据手册的方法.

3. 多动手实验.

4. 及时整理自己获得的结果, 尤其是负面结果.

5. 掌握设计电源的技能.

6. 了解热设计的内容.

7. 关于排故技能.



三、模拟电路和数字电路各自的特点

模拟电路:
电路中的元件(器件)动作方式属于线性变化的电路。通常著重的是放大倍率, 讯杂比, 工作频率等问题。常见如:变压电路, 放大器电路, 都是属于仿真电路。亦称为类比电路。比如你听收音机、看电视、打电话的时候从喇叭里听到的语音信号)的电路。相对应的是数字电路。但模拟电路是数字电路的基础,数字电路的器件都是模拟电路组成的.
数字电路:
用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路,或数字系统。由于它具有逻辑运算和逻辑处理功能.

四、电子技术员必须知道的几个基本模拟电路

1、 桥式整流电路


二极管的单向导电性:
伏安特性曲线:
理想开关模型和恒压降模型:
桥式整流电流流向过程:
输入输出波形:
计算:Vo, Io,二极管反向电压。
电源厂家

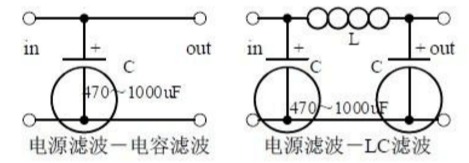

2、 电源滤波器
电源适配器

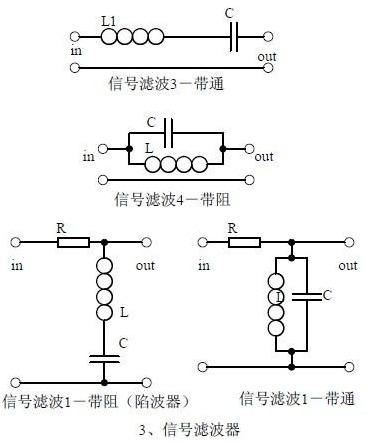

3、信号滤波器

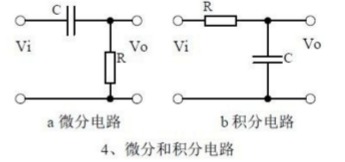

4、微分和积分电路

充电器厂家

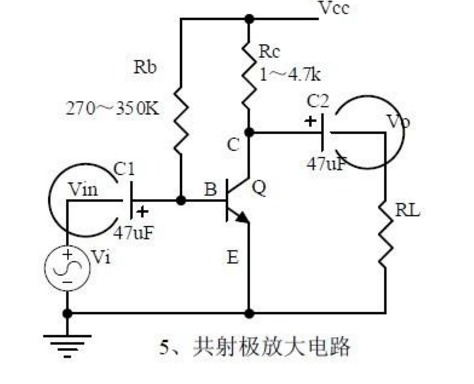

5、 共射极放大电路

充电器



桌面式电源充电器生产厂家


变压器的原理

测量电力变压器的绝缘电阻的意义

电源滤波器相关理论知识

电源半桥拓扑电路设计分析

电源里的PFC“功率因数校正”电路

驱动电源EMC电磁干扰要点
