电源原理分析.波形分析.应力计算

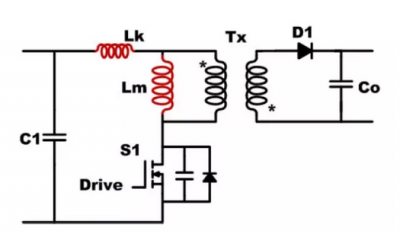

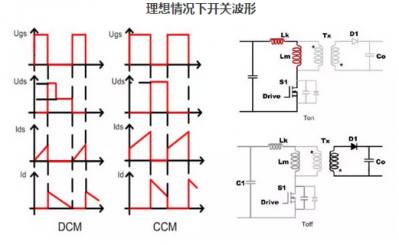

电源适配器生产厂家Flyback变换器模态分析

ON:开关管导通,变压器原边充电,二极管判断,负载由输出滤波电容供电。
OFF:开关管关断,二极管导通,变压器储存能量通过二极管各负载侧传送。
基本输入输出关系:

电源
电源
电源
电源
开关电源

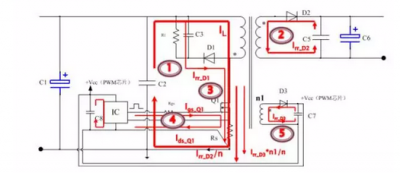

单点接地,避免回路间耦合;
利用高频电容,缩小高频回路面积;

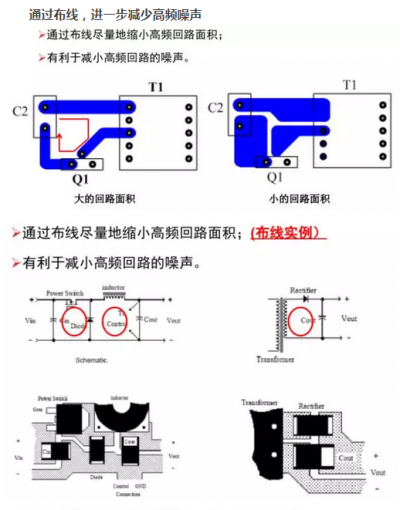

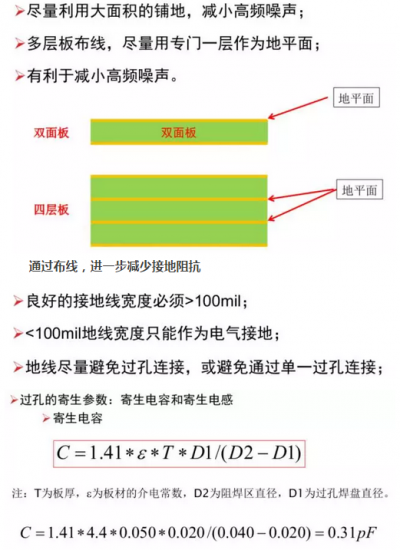

通过布线,进一步地减小高频噪声;

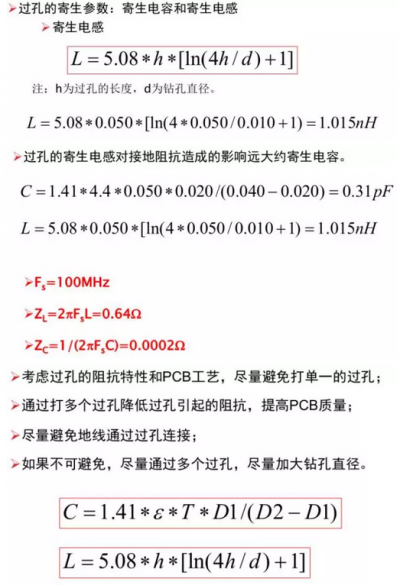

通过布线,尽量减小接地阻抗;
单点接地,避免回路间耦合;

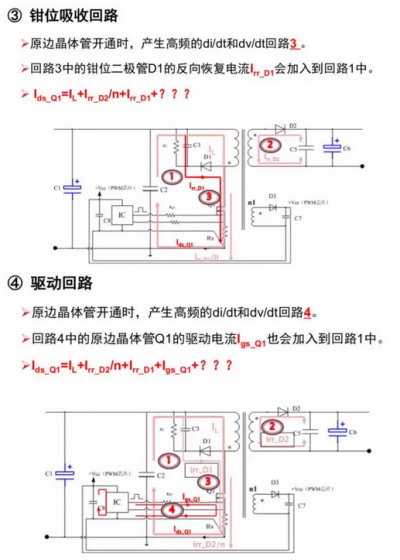

关注敏感的控制回路;

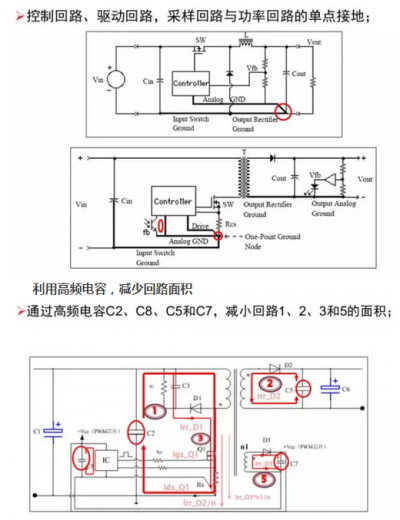

控制回路、驱动回路,采样回路与功率回路的单点接地;
辅助绕组回路的单点接地。

电源适配器
适配器
适配器厂家
台式适配器
电源适配器


桌面式电源充电器生产厂家电源适配器的组成及应用

电源适配器典型的zvs 电路拓扑结构分析

合格电源适配器的标准

电源之旅:全新集成式器件通过隔离栅传输电力与数据

单片DC/DC实现电源适配器与电池的切换


文章转载自网络,如有侵权,请联系删除。
