电源适配器不合格项目分析

电源适配器是一类将交流电电压转换为低压直流或低压交流输出电压的外部电源，具备重量轻、体积小、转换效率高等特点，广泛运用于小型便携式电子设备及家用电器设备，如笔记本电脑、手机等IT类设备、液晶平板电视等音视频设备、移动电话等电信终端设备。电源适配器设备的用电安全，直接影响整机设备的用电安全，所以具备非常重要的意义。
依照整机产品类型的不同，电源适配器的国家安全标准各有不同，适用于IT设备和电信终端设备的电源适配器，其国家安全标准为GB4943.1-2011《IT设备安全第1一部分：通用要求》；适用于音视频设备的电源适配器，其国家安全标准为GB8898-2011《音频、视频及类似电子设备安全要求》，这其中以IT设备用电源适配器的应用占90%以上。

国家市场监督管理总局公布的2018年第1季度国家监督抽查抽查情况通报显示，共抽查了65家电源厂家生产的70批次电源适配器设备，这其中12批次不达标，不合格产品检出率为17.1%，不达标项目主要是电气绝缘、爬电距离、电气间隙、直插式设备、发热要求及电磁兼容项目等。因此，这篇文章作者结合平时检测工作中获得的经验，对IT设备用电源适配器常见的安全不达标项目进行详细描述、说明。

海拔高度安全标识

1常见不达标项
1.1标记和说明
1）标志或说明书中缺少对气候类型、海拔高度符号标志的含意解释

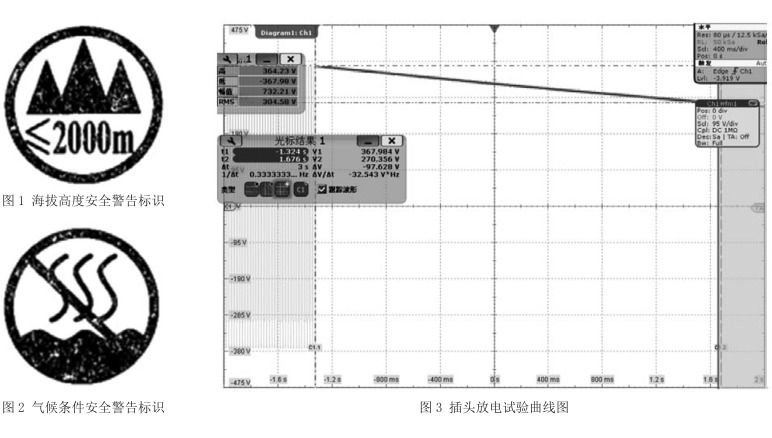

对仅适用于在海拔2000m以下地区使用的设备，应在设备明显部位上标明“仅适用于海拔2000m以下地区安全使用”或类似的警示短语，或者采用图1所示的标志（在单独使用该标志时，应当在说明书中给出标志的含意解释）。
对仅适用于在非热带气候条件下使用的设备，应在设备明显部位上标明“仅适用于非热带气候类型条件下安全使用”或类似的警示短语，或者采用图2所示的标志（在单独使用该标志时，应当在说明书中给出标志的含意解释）。
在平时检测中看到，一部分设备仅在标志中标志了图1和/或图2所示的符号，但没有在说明书中给出标志的含意解释。一旦用户不理解标志的含意，将有可能导致误用，造成安全风险。
仅适用于在海拔2000m以下使用的产品，如果在海拔2000m以上区域使用时，将有安全隐患（标准中规定在海拔2000m以上使用的产品，其电气间隙等指标有更加严酷的规定）；同样，仅按非热带气候条件下使用的产品，如果在热带气候条件下区域使用时，将有安全隐患（在热带气候条件下使用的产品，其潮湿处理等指标有更加严酷的规定）。
2）缺少熔断器的标识
为保证维修过程中更换参数一样的熔断器，标准规定在产品中每个熔断器周围、熔断器座上或周围标识额定电流等参数；也可用F1等符号表示，并在说明书中提供明确的相应说明。
在平时检测中发现，一部分产品上没有标注相关参数，或者在产品上标了F1符号但没有在说明书中进行相应说明。
1.2电击和能量危险的防护
为保证不会因接在设备内的电容器贮存有电荷而在电网电源外部断接处产生电击危险，GB4943.1-2011中规定对A型可插式设备的放电时间常数不超过1s。
在平时检测中发现，一部分产品的放电时间常数超过1s，如图3所示。
电源适配器产品为满足对应的电磁兼容等规定，经常在电路中安装滤波电容器，然而由于电容器和放电电阻的配置不合理，导致时间常数超过标准规定的规定。
时间常数是指等效电容量（uF）和等效放电电阻值（MΩ）的乘积。由于产品中可能有多个电容，等效电容量和电阻值难以测定，可在外部断接点测量电压衰减，但测量时电压衰减，应使用输入阻抗由一个100MΩ±5MΩ的电阻器和一个输入电容量为25pF或更小的电容器并联组成的仪器得到结果。
1.3电气绝缘与抗电强度
为判断产品的绝缘材料是否为吸湿性材料，GB4943.1-2011中规定，不在热带气候条件下使用的设备，在空气相对湿度为（93±3）%、空气温度在20~30℃之间不会产生凝露的任一方便的温度值（t±2）℃环境下进行48h的潮湿处理；在热带气候条件下使用的设备，则在空气温度为（40±2）℃、相对湿度为（93±3）%环境下进行120h的潮湿处理。潮湿处理之后，进行抗电强度试验。

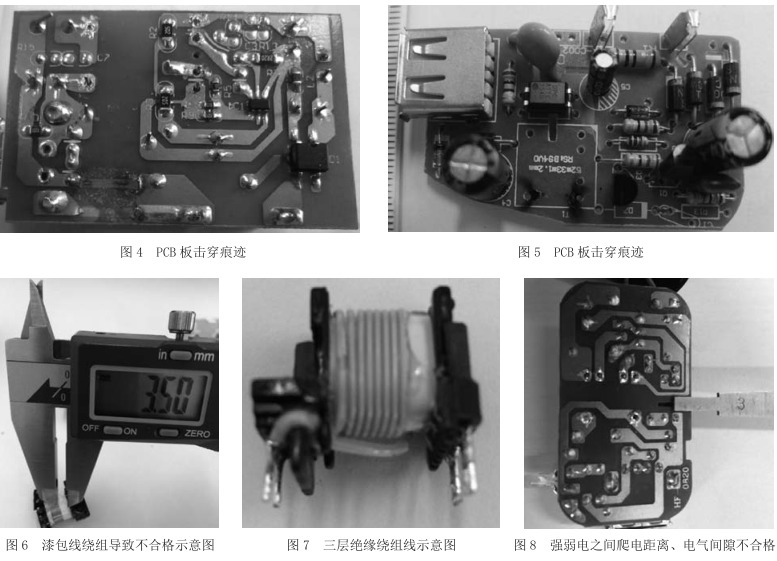

在日常检测中发现，部分产品在进行抗电强度试验时，出现击穿现象，击穿痕迹如图4、图5所示。出现击穿现象的原因，部分是印制电路板（PCB板）为吸湿性板材，在潮湿条件下，吸收水分，使得绝缘性能下降；也有些是强电和弱电之间的电气间隙太小而出现击穿现象。
1.4电气间隙、爬电距离和绝缘穿透距离电源适配器体积较小，在进行电路设计时，需重点考虑电气间隙和爬电距离。日常检测中发现，部分产品中变压器的绝缘绕组线使用漆包线，导致初极和次级之间的爬电距离、电气间隙不满足标准要求，如图6所示。
根据标准，使用符合附录U要求的三层绝缘绕组线就可解决此问题，如图7所示。
此外，强电荷弱电之间的电气间隙、爬电距离也经常有不合格的情况，如图8所示。出现不合格的原因，主要是企业技术人员不熟悉电气间隙、爬电距离的含义及相应的检测方法，难以对产品进行安全结构的设计。
1.5直插式设备
对直插式设备，电源插头部分应当符合GB1002的标准要求（目前现行有效的版本为GB1002-2008《家用和类似用途单相插头插座型式、基本参数和尺寸》），其中最常见的单相两极、额定电流小于6A插头的基本参数和尺寸要求如表1所示，此外插头插销离边缘的距离应不小于6.5mm。

日常检测中发现，部分直插式电源适配器的插头插销不符合标准的情况如图9所示。出现不合格的原因，主要是不熟悉标准的具体要求、在进货检验时把关不严等。

产品在进行抗电强度试验

1.6发热要求
直接安装上带危险电压零部件的热塑性塑料件应当能耐异常热，并按GB/T5169.21-2006规定的球压试验来检验是否合格。球压试验的温度值为（T-Tamb+Tma+15）℃±2℃，错误！未找到引用源。
代表在规定的试验条件下测得的给定零部件的温度；错误！未找到引用源。代表试验期间的环境温度；错误！未找到引用源。代表制造厂商技术规范允许的最高环境温度或35℃，两者中取较高值。但是，支撑一次电路零部件的热塑性塑料件应当在至少为125℃的温度下试验。

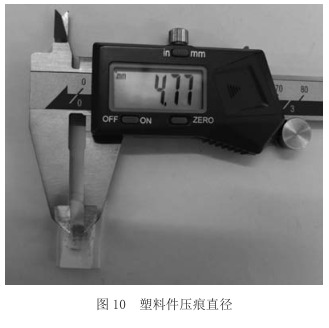

日常检测中发现，部分支撑电源适配器插脚的塑料件，球压试验后的压痕直径大于2.0mm，不满足GB/T5169.21-2006的要求，如图10所示。

塑料件压痕直径
