电源适配器结构组成及核心功能介绍

假如忽然有人向你提及电源适配器，你也许会疑惑什么是电源适配器，可是你也许会没想到它在你身边的几乎你已经遗忘的角落里，与它搭配的产品数不胜数，比如人们较常用的笔记本电脑，安防摄像头,复读机，机顶盒,IT产品，玩具，音响，灯饰，等设备，它的作用是将家中的220伏高电压转化成这一些电子产品能运行的5V~20V左右稳定的低电压，今天我向小伙伴们详细介绍什么是电源适配器。
通常的电源适配器都是由外壳、高频变压器、线材、PCB电路板、五金件、电感、电容、控制IC等零部件组成的，具体如下：
1、压敏电阻，其作用为当外部电流电压过高时，压敏电阻阻值快速变得很小，与压敏电阻串连的保险丝被熔断，因此保护其它电源电路不被烧毁。
2、保险丝，规格为2.5a/250v，当电源电路中的电流过大时，保险丝会熔断以保护其它元器件。
3、电感线圈（又称扼流圈），主要作用为降低电磁干扰。
4、整流桥，规格为d3sb，作用是把220v交流电变成直流电。
5、滤波电容，规格为180uf/400v，滤除直流电中的交流纹波，使电源电路运行更可靠。
6、运放ic（集成电路），保护电源电路、电流电压调节的重要组成部分。
7、温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时（不同品牌的电源适配器，其设定的温度阀值略有不同），保护电源电路会切断适配器的电流电压输出，因此保护适配器不受损坏。
8、功率大的开关管，电源适配器中的关键元器件之一，电源适配器能“一开一关”地运行，开关管功不可没。
9、开关变压器，电源适配器中的关键元器件之一。
10、次级整流管，把低压交流电变成低压直流电。在ibm的电源适配器中，整流管通常由2个功率大的并联运行的，以得到比较大的电流输出。

11、次级滤波电容，规格为820uf/25v，共有2个，起滤除低压直流电中的纹波的作用。除上述元器件外，电路板上还有可调电位器及其它阻容元器件。

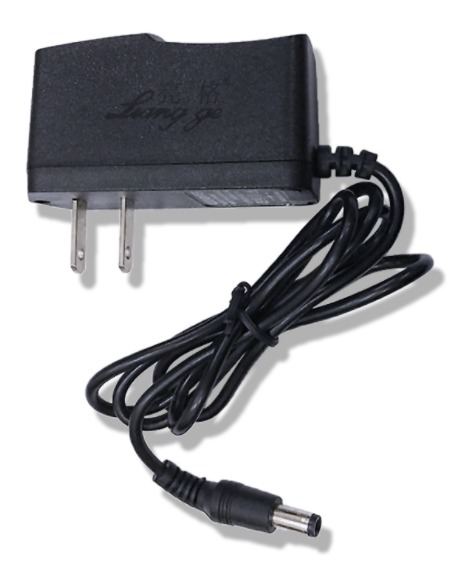

电源适配器介绍
