基本镜象恒流源电路

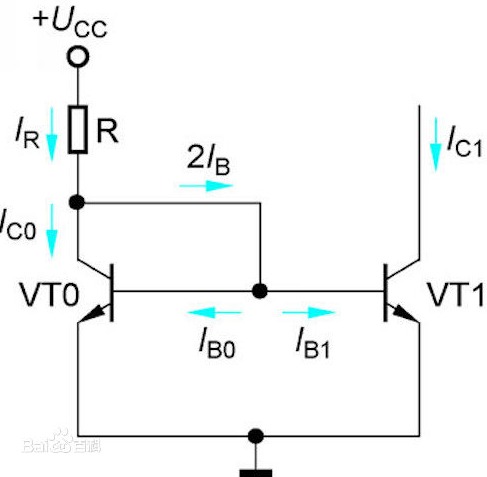

镜像恒流源是电源适配器模拟集成电路中普遍存在的一种标准部件,它的受控电流与输入参考电流相等,即输入输出电流传输比等于1。其特点是输出电流是对输入电流按一定比例的“复制”,用来产生偏置电流和作为有源负载。在科学实验和各种技术领域中,有许多需要稳定电流的地方。例如,高度稳定的电磁场恒定的电镀电流、给蓄电池充电的恒定充电电流,给电动机或电阻炉起动的恒定起动电流等等,这些都应该用恒流源电路来供给。在测量技术中某些元件器件的测试(例如大批电阻器阻值的测试和分级)接触电阻的测量等工作也需要用到恒流源电路。在电子电路中,特别在集成电路中,有许多场合需要直流压降小但同时动态电阻大的元件。例如,稳压管稳压电路中的限流电阻、放大器中的集电极负载电阻、差动放大器中的两射极公共电阻、射极输出器中的射极电阻等都是,这些电阻最好都用恒流源器件或恒流源电路来代替。在工业自动化仪表中,也经常用到恒流源电路。

恒流源是输出电流保持恒定的电流源,而理想的恒流源应该具有以下特点:

a)不因负载(输出电压)变化而改变;

b)不因环境温度变化而改变;

c)内阻为无限大(以使其电流可以全部流出到外面)。

能够提供恒定电流的电路即为恒流源电路,又称为电流反射镜电路。



输出电流Ⅰo的温度系数为零,即Io不随温度变化。

实际的恒流源电路当然很难实现上述的这些理想值,但可力求接近它们

如果负载电阻B能够始终保持不变,则可将B直接跨接在稳压电源适配器的两个输出端上来获得恒定电流。但是,许多需用恒流源的实际负载例如晶体管、蓄电池和电磁场的线圈等等。它们的等效负载电阻都是经常变化的。因此,在这种情况下,不能用上述的简单方法从稳压电源适配器来获得恒定电流,而必须另外创立一些或者在稳压电源适配器帮助下或者不依靠稳压电源适配器的恒流源器件和恒流源电路。

镜像恒流源是电流控制电流源,镜像恒流源可以有多路输出电流。人们对镜像恒流源所关心的问题是其输出电阻、Io对IR的跟随精度以及它对电源电压和温度的灵敏性等。在传统的电压模式运算放大器设计中,镜像恒流源用来产生偏置电流和作为有源负载。在新型电流模式模拟集成电路设计中,镜像恒流源除了用来产生偏置电流外,还被广泛用来实现电流信号的复制或倍乘,极性互补的镜像恒流源还可以实现差动一单端电流信号的变换。镜像恒流源是设计集成电路的基本单元电路。
