固定式双电源适配器直流稳压电路设计

网站首页 » 新闻 » 行业动态 » 固定式双电源适配器直流稳压电路设计

固定式双电源适配器直流稳压电路设计

在我们平常生活中恒压源很常见，例如蓄电池、干电池都是直流恒压电源适配器，而220V交流电，则可认为是一种交流恒压电源适配器，因为它们的输出电压是基本不变的，是不随输出电流的大小而大幅变化的。本项目所介绍的固定式双电源适配器直流稳压电路，可将交流电源适配器转化为要求的直流电源适配器，具有操作方便、电压稳定度高等特点，其输出电压精确可测。

现在跟着玖琪实业的工程师设计一个简单的直流稳压电源适配器，将市电转化成直流稳压±15V。
东莞市玖琪实业有限公司：12年行业经验，专注电源行业，高性能，兼容性强，内置优质芯片，证书认证齐全
固定式双电源适配器直流稳压电路整个系统主要分以下四个部分。
降压电路：利用变压器对220V交流电网电压进行降压，变为所需要的交流电压，以满足±15V电源适配器输出的需要。
整流电路：将交流电压变为单方向脉动的直流电压。
滤波电路：去掉整流电路输出的直流电中的纹波，将脉动的直流电压转化为平滑的直流电压，主要利用储能元件电容来实现。稳压电路：清除电网波动及负载变化的影响，保持输出电压的稳定。
系统模块框图如图所示。

系统模块框图

1.整流电路

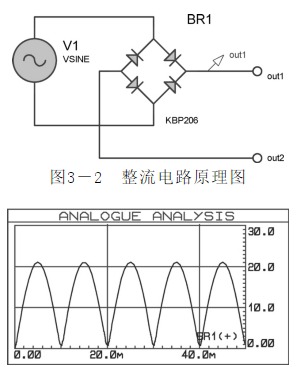

它是全波整流的一种方式，称为桥式整流电路。该电路使用四个二极管，变压器有中心抽头。单相桥式整流电路的变压器中只有交流电流流过，效率较高。利用两个半桥轮流导通，形成信号的正半周和负半周。使用有中心抽头的变压器则可以得到正负两个电压输出。整流电路原理图如图所示。整流电路输出用示波器监视，仿真结果如图所示。

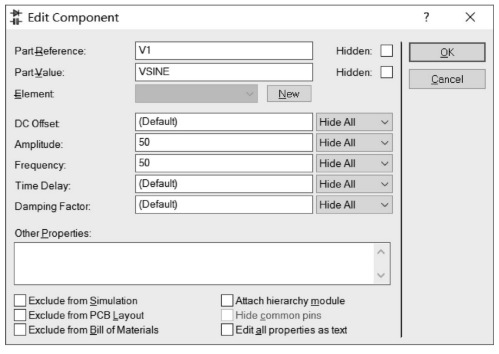

交流电压设定如图所示，为了模仿市电经降压后的输入电压，将电压输入设置为50V，频率设置为50Hz。

图电流输入设置
