USB PD 3.0相关认识

USB PD 3.0相关认识

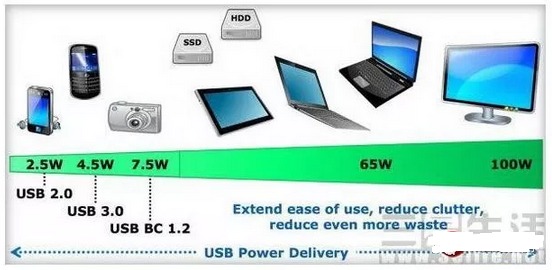

USB PD则是一种快速充电标准,
USB Type-C只是一种接口形态，
USB3.1是一种传输标准，
即使是USBPD快充，如果要以超过5V或1.5A的电压电流进行快充，就必须是USB 3.1的USB Type-C接口，而现在的手机中使用Type-C USB 接口的并不多，甚至很大一部分使用了Type-C接口的手机实际上是USB2.0接口（接口形态和接口规范并不是捆绑关系，不是说用了最新的Type-C接口就一定是最新的3.1规范）

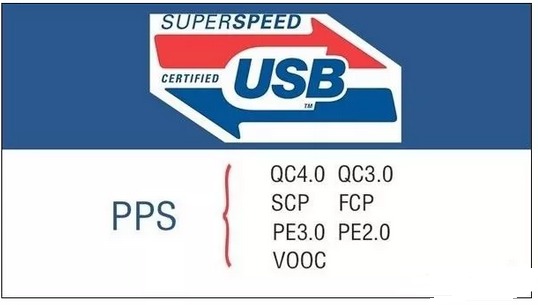

USB-IF组织发布了USB PD 3.0的重要更新，旨在一统快速充电技术规范的PPS(Programmable Power Supply)，实现了对高通QC4.0/3.0、联发科PE3.0/2.0、华为/OPPO等方案的收编。

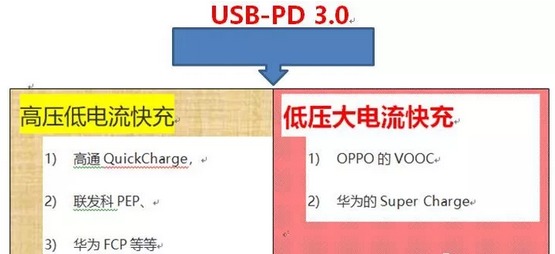

USB PD就是USB的快速充电标准, USB-PD协议则包含了高压、低压两大部分

规格方面，USB PD 3.0加入PPS(可编程)后，输出电压范围从5V扩展到3.0V~21V。同时，步进调幅电压为20mV，让低压大电流直充方式成为可能。

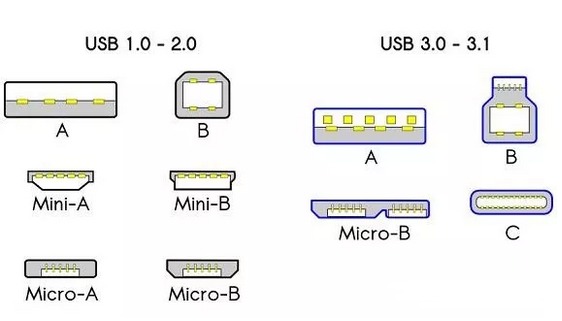

USB的接口形态可以分为
1) USBType-A，
2) USBType-B，
3) USBType-C,
4) USBMini-A(B)，
5）USB Micro-A(B)。

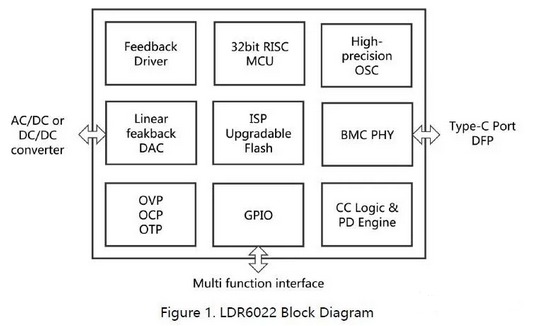

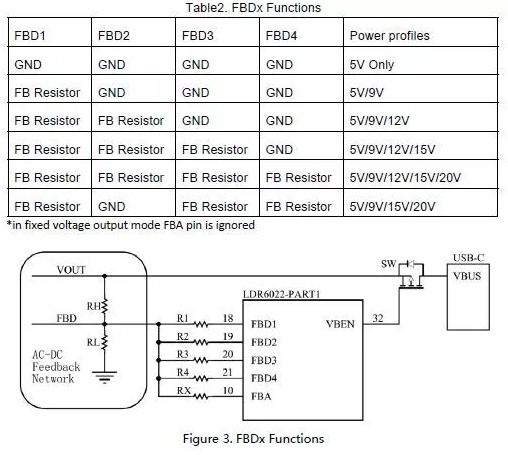

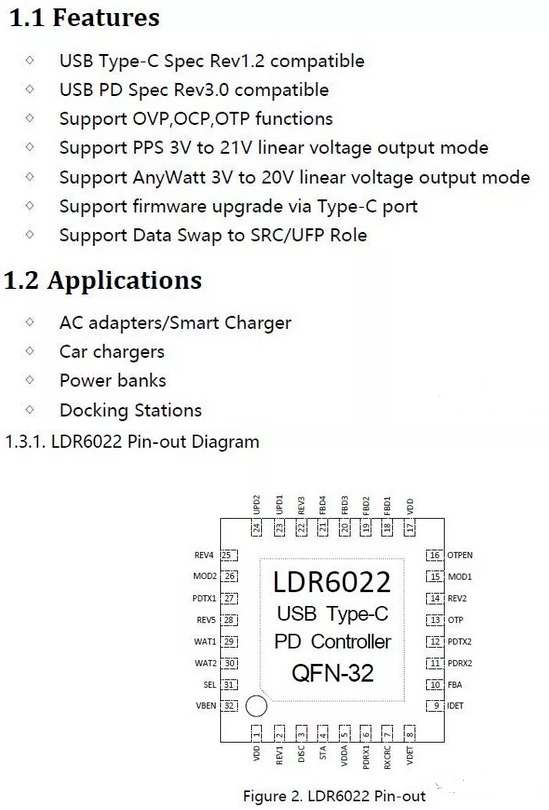

PD 3.0 芯片范例，LDR6022

为了规范快充标准，USB-IF（USB标准化组织）发布了USB PD 3.0的重要更新，旨在一统快速充电技术规范的PPS(ProgrammablePower Supply)，以实现对高通QC4.0/3.0、联发科PE3.0/2.0、华为/OPPO等方案的收编，并且不允许USB接口通过非USB PD协议进行电压调整。如果厂商都把各自的快充协议写进PPS规范里头，那以后支持快充的手机，理论上使用其他手机品牌的快速充电头（PPS规范）也能实现快充。
