LY1126高性能非隔离恒流驱动芯片的应用

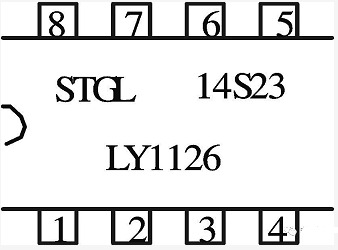

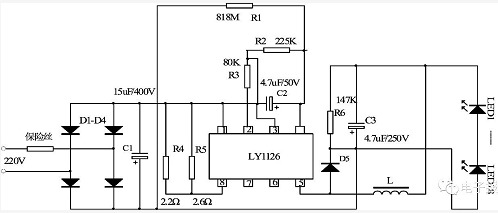

       工作原理：电路如图1、176～265V的交流电压经保险丝,晶体整流二极管整流,电容C1滤波得到直流电压提供给LY1126高性能非隔离恒流驱动芯片的VCC④脚,同时电容C2充电,当④脚电压达到芯片开启阈值时,芯片内部控制电路开始工作。LY1126高性能非隔离恒流驱动芯片内置稳压器用于钳位④脚的电压,芯片正常工作时,需要的VCC电流极低,所以无需辅助绕组供电,CS的⑧脚连接到内部的峰值电流比较器的输入端,与内部的阈值电压进行比较,当CS的电压达到内部控制阈值时,功率管关断。R4、R5采用高精度电阻,保证可靠的工作。

储能电感和芯片工作在电感电流临界模式,当内部功率管导通时,流过储能电感的电流从零开始上升,当LED短路时,芯片工作在低频，CS关断阈值降低,所以功耗很低，当有异常的情况发生时,比如CS采样电阻短路或者变压器饱和，芯片内部快速控制电路会触发保护逻辑控制芯片马上停止工作,进入保护状态。VCC电压开始下降,当VCC到达欠压保护阈值时,芯片将重启,芯片不断的控制负载状态,如果故障解除,芯片重新开始工作。LY1126高性能非隔离恒流驱动芯片具有过热调节功能,在驱动电源适配器过热时逐渐减小输出电流,从而控制输出功率和温升,使中规电源适配器温度保护在设定值,以提高电路的可靠稳定性。晶体二极管、L电感线圈、电阻R6、电容C3组成滤波稳定电路的直流电压提供给18只LED贴片发光二极管点亮照明。

5V1A电源适配器元器件的选择与注意事项：晶体二极管D1～D4选用1N4007、电容C1、C3选用CD11G的电解电容、C2选用CD110的电容、电阻R1选用0.5W±1％、R2、R3选用1/8W的误差±1％、电阻R4、R5、R6选用1/8W的误差±1％高精度电阻,为什么要选用高精度的呢？首先整个电路工作在高电压电流状态下,输出的直流电压又要保证稳定恒流恒压,当LED发生短路过热、过温时,芯片内部就可控制关断,从而保护了LED发光二极管的安全。D5选用快恢复二极管,普通晶体二极管不能用,这点要注意、电感线圈L选用成品、贴片发光二极管选用0.5W的。
