电源适配器输出模块

图为典型的输出模块。显然模块的实际设计和输出电压与具体应用有关。

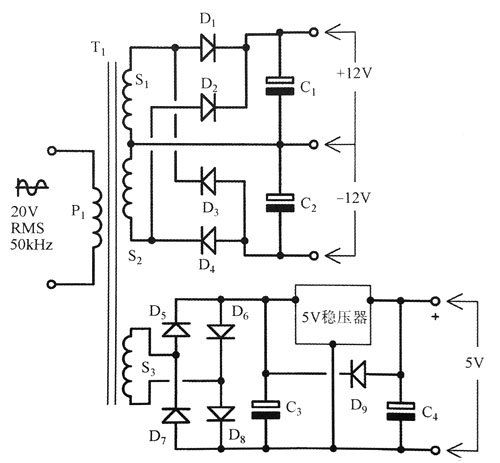

直插电源适配器典型输出模块。本例中，模块提供±12V的输出和完全受控的+5V输出。根据具体应用，电路可能有所不同。建议使用全波整流电路平衡正弦波逆变器的负载

模块变压器设计

一般来说，模块变压器的尺寸相当小，因为50kHz、20VRMS的原边输入所需的原边匝数相对较小。例如，中心柱横截面积为20mm的小型EE19磁心原边只有30匝，分析如下。

因为波形是正弦，原边匝数可直接由修改量纲后的法拉第定律进行计算：

其中N为原边匝数

Vrms为绕组电压（V RMS)

ƒ为频率（Hz）

β为磁通密度（T，典型值为150mT）

Ae为磁心等效面积（mm）

使用EE19铁氧体磁心的设计实例

EE19磁心中心磁柱的面积A=20mm2，可用下式计算输出RMS值为20V、频率为50kHz的电压时所需的匝数。

 最小原边匝数：

当计算副边匝数时，注意整流器对应的是正弦波的峰值：

另外还应将二极管的正向压降考虑在内。

提示：如果原边匝数小于30时无法得到正确的匝数比，则应增加原边匝数使副边匝数等于所需的最接近的整数。

结构

使用一个两段骨架，将原边绕制在一个骨架上，副边绕制于另一个骨架上。这样做的优点是减少容性耦合并为原边和副边提供良好的隔离。原边至副边的漏感十分大，但此时是漏感对电路有帮助作用的不多的例子之一。它使流向输出整流器的电流峰值降低并使导电角增大，但对输出电压及其控制没有影响。
