当供电中断时充电器输出电压保持时间

保持时间是指当供电中断或供电电压下降到低于输入调节器的限制时,充电器仍能把输出电压维持在输出调节器限制之内的最短时间。虽然保持时间是最后才考虑的,但在选择充电器时,它常是主导因素并且甚至有可能是主要原因。

尽管有明显的重要性,保持时间常常未明确地说明。此参数是储能电容Ce大小、所加负载、交流供电故障时刻电容两端的电压以及充电器跌落电压设计的函数。注意:进行低跌落电压设计是困难、低效率和高成本的。

在定义保持时间时,确定故障时刻前的负载状态、输出电压和供电电压显然是很重要的。

除非在技术要求中另作说明,否则都采用标称输入电压和满载运行,这已成为工业标准。在关键的计算和控制应用中,有必要指定在满负荷和最小输入电压的条件下的最小保持时间,如果这是实际要求,则必须详细说明,它对储能电容的大小和价格有主要的影响,并可能成为作出选择的主要因素。因为成本太高,很少有“标准现货”充电器能满足第二个条件。



在上述任何一个例子中,如果保持时间超过了20ms,它或许会成为影响电容大小的主要因素,并且为满足这一要求需要确定C。的值。本例中,储能电容的最小值是在能量储存要求的基础上进行如下计算的,令:

C=等效储能电容的最小值(pF);

Eo=在保持时间内所使用的输出能量,等于输出功率×保持时间;

Ei=在保持时间内所使用的输入能量,等于E。/效率;

Vs=储能电容上的直流电压(在交流供电故障开始时刻);

Ecs=储能电容上存储的能量(在交流供电故障开始时刻);

Vf=储能电容上的电压(在供电电压跌落时刻);

Eef=储能电容上保留的能量(在供电电压跌落时刻)。

此时

当供电中断时充电器输出电压保持时间

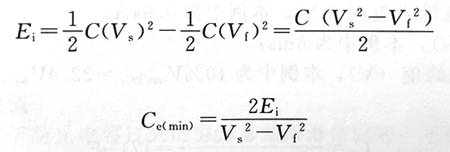

则所用的能量Ei=从电容器转移来的能量:

 当供电中断时充电器输出电压保持时间

实例

试计算在输出功率为90W时能提供42ms保持时间的储能电容C。的最小值。故障之前最小输入电压值为190V。

充电器是以有效值为230V标称输入而设计的,连接位置选择为桥式整流方式。效率为70%,充电器的跌落输入电压有效值为152V。输入滤波器的等效串联电阻(Rs)是1Ω。

因为故障可能发生在正常前半周的静止期之末,电容可能已经放电达8ms,所以最坏的情况是放电时间长达(42+8)=50ms,这个时间必须考虑到。

图中,两个串联储能电容C和C两端的直流电压在电压跌落时刻到交流供电故障时刻这段时间内将会是

Vs=1.35×190=256V

Vf=1.35×152=205V

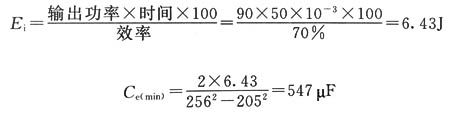

在些期间充电器所使用的能量为

 当供电中断时充电器输出电压保持时间

因用两个串联在一起的电容作为C,其值必须加倍,即两个电容的最小值分别为1094µF,考虑允许误差和长期老化影响,本例中可用两个标称值为1500µF的电容。

对于一个90W充电器来说这显然是一个非常大的电容,并且比能满足纹波电流和纹波电压要求的值还大。此电容器的选择显然是由保持时间的要求所决定的。
