典型的双电压电容输入滤波电路

图所示为一个典型的双电压整流器的电容输入滤波电路。该电路提供了一个可选连接LK1，它允许对整流器的电容电路进行设置，在120V输入运行时设置为倍压整流器，而在240V输入运行时设置为桥式整流器。图中所示的是基本整流电容输入滤波和储能电路（C5、C6和D1~D4），另外还补充了一个输入熔断器、一个浪涌抑制热敏电阻NTC1和一个高频噪声滤波器（L1、L2、L3，C1、C2、C3和C4）。

240V运行时，LK1不连接，二极管D~D4形成了一个全桥整流器。这将提供约320V的直流电压给恒功率的DC-DC变换器负载。低频滤波是由负载两端的串联电容C5和C5提供的。

120V运行时，LK1连接，使D3和D4分别与C5和C6并联。因为D3和D4在整个周期内都将一直处于反向偏置状态，所以不再动作。然而，在正半周期内，D1导通对C5充电，C5的上端为正；在负半周期内，D2导通对C6充电，C6的下端为负。因为C5与C6是串联的，输出电压为两电容电压之和，于是得到了所要求的倍压。此结构中，倍压可以看成是两个半波整流电路串联的结果，它的两个储能电容每半个周期交替充电。

等效串联电阻Rs

等效串联电阻Rs，由所有串联元件组成，包括出现于原边供电充电器和储能电容C5、C6之间的原边充电器电阻。为了简化分析，将各电阻集总为一个等效电阻Rs。为了进一步地减小峰值电流，可附加串联电阻提供最合适的等效串联电阻。可以看到整流电容输入滤波器和储能电路的性能在很大程度上取决于这种最终的最优等效串联电阻。

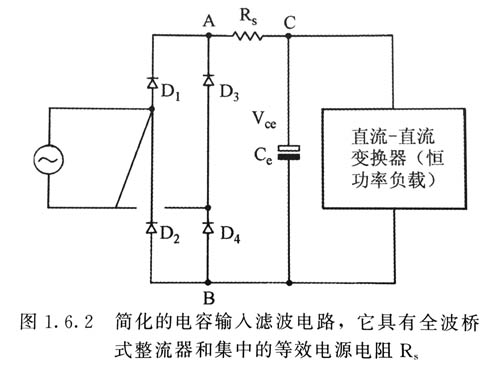

图所示为桥电路的一种简化形式。在此简化电路中，串联的储能电容C5和C6由等效电容C来代替，并且等效串联电阻R，被置于桥式整流器的输出端来进一步简化分析。

在图所示的实例中，等效串联电阻由以下部分组成。

一次充电器电阻即内阻R，是供电充电器自身的电阻，其值取决于供电充电器的位置、使用变压器的大小和到用户引人线的距离。在典型的工业或办公场合，常见的值范围为20mΩ~600mΩ。虽然这种阻值是相当低的，但在大功率系统中也有显著的影响。内阻的值通常是不受充电器设计者控制的，任何实际的充电器设计都必须至少能允许这种范围的值。

其次，通常更大的串联电阻元件一般是由输入熔断器、滤波电感、整流二极管和浪涌抑制器件引入的。在图所示的100W的实例中，浪涌抑制热敏电阻NTC1是主要部分，它具有1n的“热电阻”典型值。在更大功率的充电器中，浪涌抑制电阻或热敏电阻常在初次启动之后被双向三极晶闸管（triac）或SRC短路，以减少内阻和功率损失。
