电源适配器线路阻抗稳定网络

图1。3。6所示为标准的线路阻抗稳定网络(LISN),用于线路传导干扰的测量,在CSAC108。8-M19831983-5修正标准中说明。类似的网络在FCC标准和VDE标准有说明,原理上,宽带扼流圈L2和L使供电输入端来的任何干扰噪声电流都经0。1pF的电容C3或C4转移到50的测试接收器中,不测试的线接到0。1pF电容和50电阻,由于用户可能反过来连接电力线路输入端或使用隔离供电设备,通常要独立地测试两条电力线的共模噪声。



线路滤波器设计

3.4~3.8节用到的设计方法把交流电力线路滤波器当成是削弱共模RF噪声的分压网络。源端阻抗和负载阻抗在电力线环境下很难确定,这一方法比普通滤波器设计技术会被优先使用。

电源适配器中,干扰噪声发生器通常是一个与高阻抗串联的高压源,它相当于一个恒流源。为提供良好的衰减,首要的要求之一是把恒流噪声源转变为一个电压源,可在滤波器的电源适配器端提供低阻抗分流通路来实现此功能,因此电力线路滤波器不是对称或匹配的网络。

“网络分析”表明滤波器阻抗与源或终端阻抗越是不匹配,滤波器RF噪声的衰减就网络。越有效。参考图1。3。3,假设一个恒定电流流经C点和D点,进入外部500测试接收器的衰减将为12dB/倍频程,这要求L、L2、C1和C2具有良好的宽带阻抗特性。能满足这一标准的电容很容易选择,但宽带电感不那么容易找到且设计也很困难,宽带电感还必须通过电力线电流而不要产生显著功耗。

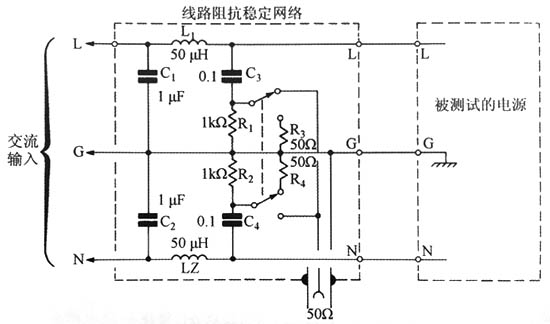

 由FCC、CSA和VDE标准确立的传导型线路干扰测试所用的线路阻抗稳定网络



图1。3。6由FCC、CSA和VDE标准确立的传导型线路干扰测试所用的线路阻抗稳定网络



最后,如3。4节所述,安全要求对去耦电容C1和C2设置了最大容量限制,滤波器的衰减系数的进一步增加关键取决于串联电感L1和L2的值和性能,以下要考虑到一些滤波电感的设计关键。
