充电器安全标准（接地电流）

       充电器厂家在设计这一阶段考虑安全要求可能不大合适，然而这是必需的，因为安全机构指定了接地电流的最大值，以使在接地短路故障时的电击危险最小。这一要求不仅提出了要很好地注意绝缘的要求，也给出了电力线和地之间的电容的严格限制值。电容大小的限制对电力线输入滤波器的设计有重大的影响。

       对接地电流的允许限制值因管理机构的不同而异，也取决于设备的预期应用场合。例如，预期可能使用于医疗器械的场合，有一个称为“接地泄漏电流”的非常严格的限制地回路电流的限制由几个主要的管理机构制定，生效的标准见于表。

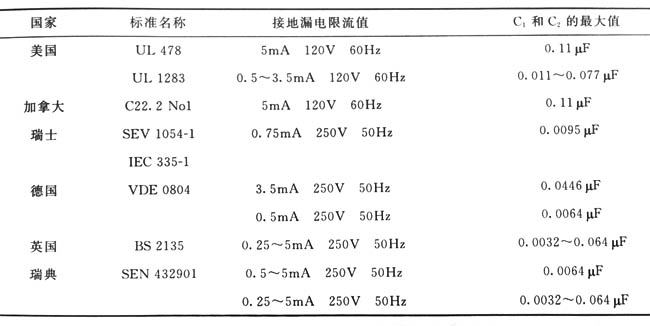

充电器安全标准允许的最大接地漏电电流值和推荐的Y滤波电容最大值

       表给出了各标准适合于图1。3。2中位置C和C：去耦电容的最大值，这些值假定绝缘漏电和寄生电容为零。为使电感和滤波器体积最小，应使用标准所允许的最大去耦电容。因为输入的一边总是被假定为中线（在用户引入端连接到地），在任何时候都只有个电容导电。然而，应检查总漏电流，以确定所有电容和绝缘漏电通道中产生的总漏电流值。

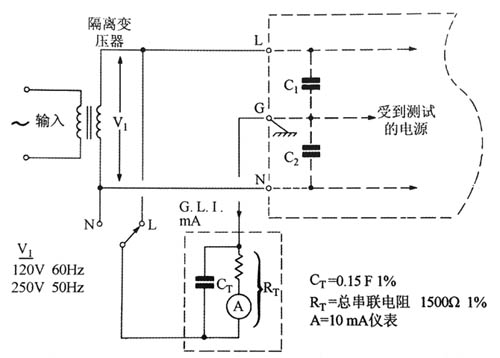

       图所示为测量接地电流的方法。因为假设电力线只有一端是接火线的，所以在任何时候都只有一个电容器接地。

充电器输电线滤波器

       为了满足传导型噪声标准，通常需要使用相当大的交流滤波器。然而如先前所述，安全标准严格地限制了在电力线和地平面之间的电容的大小。

       因为小家电电源适配器去耦电容大小的限制，滤波器不能轻易地解决严重的共模干扰问题，此问题可能由于配线不佳、规划不当、屏蔽不良、功率开关部件所处的场合恶劣而产生。良好的抗EMI性能要求在充电器设计和开发过程中的每一个阶段都保持谨慎和警惕。没有什么替代方法可以像在干扰源处抑制EMI更有效的了。
