电源适配器频率抖动与电磁干扰的减小

频率抖动与电磁干扰的减小

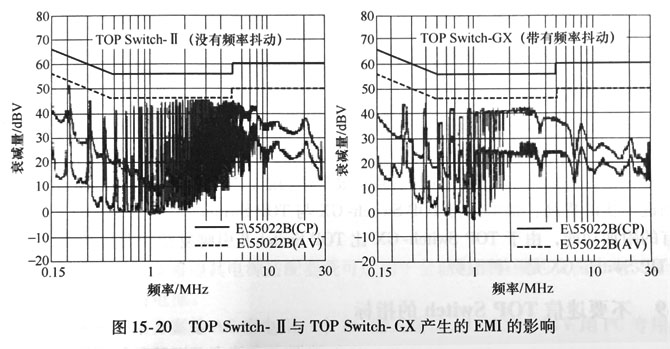

通常PWM模式电源适配器的工作频率固定,不希望出现频率抖动｡这样,所产生的EMI的能量频率谱的各分量固定不变｡欲减小EMI需在其他电路上改进实现｡如果采取频率抖动措施,由于频率的抖动,所产生的EMI的能量频率分布比固定频率分散,这样,在相同的EMI总能量条件下,由于频率抖动产生的EM能量频率分散可降低EMI对外界的影响,降低EMI的效应｡因此TopSwitch-GX系列采用了频率抖动功能,振荡频率在2m内由128kHz上升到136kHz,再以相同时间回到128kHz,周而复始,EMI降低效果如图15-20所示｡

半频与轻载跳周期

当电源适配器为视频等需要低EMI的设备供电时,减小EMI的影响,电源适配器不得不用较大的缓冲电路,如RC电路和RCD电路｡为减少其损耗,可工作在半频(66kHz)模式｡当F端接于公共端时为满频工作状态,当F端接于C端时为半频工作状态｡

当负载很轻时,固定频率的电源适配器中缓冲电路损耗将占输入功率的很大比例这是不经济的｡TopSwitch-GX采用轻载降频方式使其构成的电源适配器在轻载时降低工作频率以减小缓冲电路损耗｡轻载降频特性如图15-21所示｡

由于Top Switch-CX引入了电源适配器电压感应端,限流值设置端,频率设置端,使TopSwitch-GX系列通过上述功能端的灵活使用实现,如限流值随输入电压变化,保护方式的停机/遥控等附加功能｡

过电压与欠电压关闭

TOP Switch- GX的过/欠电压保护可使其在输入电压超过450V时过电压保护关闭,防止因某些异常状态产生的过电压击穿TOP Switch,当输入电压低于100V关闭,可避免因输入电压过低造成输出功率不足和输出电压过低,使负载不能正常工作,同时,也避免了由于输入电压过低使反激式电源适配器进入电流连续工作状态而产生较大的输出尖峰电压和EMI｡可以通过L端接一2MΩ电阻实现｡
