电源适配器整流器额定电压的确定

电源适配器整流器的额定电压的确定要素实际上是整流器的反向耐压特性,在理想状态下,二极管的额定电压为击穿电压的80%左右｡如果二极管的反向特性不好,二极管的额定电压会远于击穿电压,从现在的制造技术而言,正规半导体制造商所生产的二极管都应该没有问题,但是如果进货渠道有问题,则二极管的品质也会有问题,主要问题是二极管的反向特性软,会造成高温状态下漏电流过大,甚至热击穿。

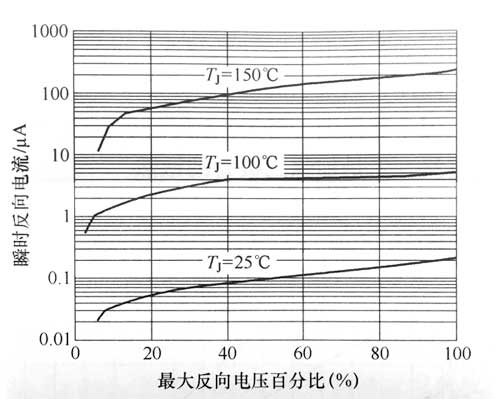

1N4007型二极管在不同结温(7)条件下的反向特性如图5.13所示。

从图5.13中可以看到,150℃结温､额定电条件下的反向测电流是结温23℃,顺定电k条件下的1000多倍!

二极管的额定电压选择首先要考虑二极管工作时所受到理论上的反向电压峰值,对于工频85=265V或220(1±20%)V电源条件下的直接整流,整流电路选用桥式整流电路结构｡在桥式整流电路结构中,二极管将承受电源电压峰值,也就是370V。

除此之外,还要考虑电网电压中可能出现图5.131N00反向特性与结温的关系的瞬时尖峰电压和过电压,因此整流二极管的定电压至少选择600V。

电源适配器整流器件的确定

用于工85-265V或220(1±20%)V电源条件下的整流器件可以选择一般用途的整流二极管,如图5.14所示。

也可以选择整流桥,如图5.15所示。

整流二极管价格低康,整流桥装配简单｡

如果电路板体积比较小，安排四只二极管比较困难，可以选择整桥，小功率电源适配器可以选择贴片式整流桥。
