富士通电脑GM-1602电源适配器的检修

故障现象:一台富士通笔记本电脑用电源适配器,插入220V电源后,指示灯不亮,没有电压输出,确认电源适配器烧坏。

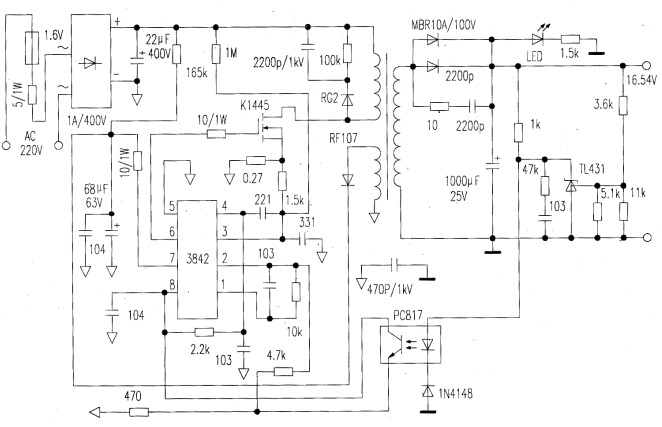

检修:打开电源适配器电源适配器保险管1.6A烧裂,电源开关管炸成两半,0.27Ω电阻烧断,集成电路KA3842的⑥脚输出端与⑤脚击穿短路,为检修方便,按照实际印刷电路画出其电路图见附图。

先将检查出烧坏元件更换,但不要把开关管安装上,电源适配器用16V~18V的直流电压正极接KA3842的⑦脚,负极接⑤脚,测量⑧脚有5V的基准电压;⑥脚有1.5V左右的电压,基本正常。这时把电源适配器开关管接入电路,为了保险起见,先不接入1.6A保险,在其两端接入一只15~40W的灯泡,电源适配器在输出端接入电压表监测电压,通电见电泡闪亮一下,表针指示一下,回到零位,没有电压输出,观察电路板上没有发热冒烟的现象,用表测量⑥脚没有输出电压,测量③脚电压在1.2V以上,说明KA3842处于保护状态。

      为了查明是电压过流保护,拆下灯泡,装上1.6A保险,在220V输入端接入一只调压器,输出端接万用表电压50V档位,通电慢慢调高输入电压,到50V时,听到“吱”的一声,电源适配器起振,输出端有16.5V的电压指示,这时用另一只表测量KV3842③脚电压,继续调高电压达到150V时,③脚电压上升到1.2V以上,输出电压消失,断定是过压保护,断电检测过压保护电阻1MΩ测量阻值为780kΩ左右且指示不稳定,将其更换为1MΩ电阻,再用上述方法调试电压到235伏时,电源适配器再次保护,这时电源在165~235V电压范围内,已正常工作,但考虑到夜间有时电压高达235V,为了使其能稳定工作,将电阻改为1.2MΩ时,电压在245V时进入保护状态,工作良好。电源开关管可用彩显用的电源适配器开关管来代换,若用6N60等系列的管子代换,将会产生带负载时管子高热现象,时间一长就会烧管子。

富士通电脑GM-1602电源适配器的检修
电源正常后,要带上负载通电试验,可以用24V/30W的灯泡试验,时间最少6小时,开关管温度大约在45℃则为正常。一点改进:在其外壳两边用钻出一些直径3~4毫米的小孔,改善其散热条件,使其工作更稳定。开关管代换型号:4N90、K2483、K1445、K1507等。
