波导充电电源适配器电路及故障检修

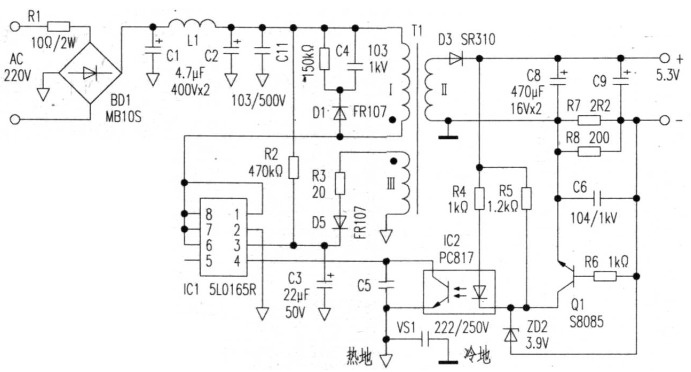

波导MA3F－053060－A2型旅行充电电源适配器是波导S系列手机配备的附件，采用开关型电源，使用4引脚(DIP－8封装)单片集成块5LO165R，具有电路简洁、体积小等特点。其额定输入100～240V／300mA，输出为5.3V／600mA。电路见附图。
波导充电电源适配器电路及故障检修

1.6w电源适配器PWM控制220V市电经保险电阻和BD1桥式整流、C1、L1、C2、C11滤波得到300V直流电压，一路对开关变压器T供电，另一路经R2向IC1③脚提供启动电源。ICI内含PWM脉宽调制、开关管及控制电路，其功率输出端①和⑥、⑦、⑧脚并联接开关变压器初级，④脚为输出电压取样端，②脚为接地端。在工作时①和⑥、⑦、⑧脚输出PWM脉冲，变压器的Ⅲ绕组感应出高频电压经R3、D6整流及C3滤波后为IC1③脚提供工作电源适配器。变压器的Ⅱ绕组感应出高频电压经D5整流及C8、C9滤波后输出为充电电路提供电源适配器。
光电耦合器IC2(PC817)与稳压管ZD2配合，完成稳压调整控制，同时使热底(地)板与冷底(地)板隔离，保证用户使用安全。

2.电源适配器稳压控制稳压管ZD2与IC2及电阻R4、R5共同组成电压基准源作稳压恒流供电控制。其稳压调整控制过程是：当输出的电压+5.3V↑(或↓)→稳压管ZD2的漏电↑(或↓)→IC2①、②脚的发光二极管发光强度↑(或↓)→IC3③、④脚的光敏三极管内阻↓(或↑)→IC1④脚的电流↑(或↓)→IC1内的开关管导通时间↓(或↑)→+5.3V↓(或↑)。按图中元件值为稳定的5.3V，这样，当输出5.3V电压变化时，这一变化被光耦反馈至IC1的④脚，从而控制输出电压的稳定。若要改变输出电压，可更换不同稳压值的稳压管或调整电阻R4的阻值，加大R4的阻值，输出电压提高，反之降低输出电压。

3.电源适配器过流保护R7、R8为过流取样电阻，正常情况下Q1不导通，如果发生过流(>600mA)，则R7和R8两端电压就大于0.6V，因而Q1饱和导通，光耦IC2的②脚电位变低，IC1④脚的电压降到最低，电流最大，开关管截止，保护动作，主输出被封锁。

4.电源适配器故障检修因为设有简单的过流保护电路，低压直流输出部分故障少见，故障较多出现在交流输入和直流高压部分。电路中R1保险电阻是一个易损元件，若烧断，后续电路可能有元件发生短路故障，一般为C11(103／500V)瓷片电容击穿较多见(C11瓷片电容击穿碎裂后，会损坏C2电解电容的外壳，注意检查)，更换时最好选用耐压为630V～1kV的瓷片电容，引脚焊盘较密，焊接后要检查无短路后，方可更换R1保险电阻，以免再次烧断R1和发生扩大故障的现象。保险电阻损坏后可用10Ω／1W电阻串0.5A保险丝代替或直接用一个0.5A的保险管替换，若IC1(5MO2659R)损坏，可用易购的TOP22×系列或TNY2××系列代用，但要对电路作少许改动。
