电源适配器安规电容

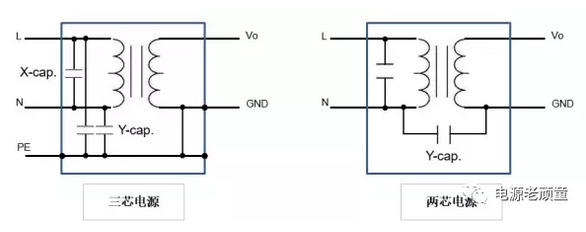

对于我们家用的电子设备，最终都是220V交流市电供电。电源适配器为了减少对电网的干扰，通过相关EMC测试，都会加各种滤波电容。下图为一个简易的电路示意图：

对于L和N之间的电容叫X电容，L、N与PE或GND之间的电容叫Y电容。由于220V交流电具有危险性，会威胁人的人身安全，电源适配器都需要满足相关安规标准，例如GB4943和UL60950的相关测试要求。因此，6w电源适配器X 电容和Y电容与这些测试直接相关，所以也叫安规电容。

以抗电强度测试为例，根据标准，L、N侧为一次电路，需要与PE或GND之间为基本绝缘。因此，需要在L或N对GND之间加交流1.5kV或者直流2.12kV的耐压测试，持续近1分钟，期间相关漏电流不能超过标准规定值。因此，安规电容，有相当高的耐压要求，同时直流漏电流不能太大。

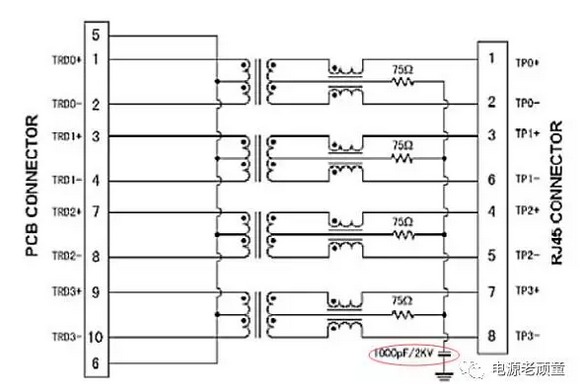

此外，常用的RJ45网口，为了减小EMI，常用到Bob-Smith电路，如下图所示：

可以看到电容的耐压都是2kV以上，因为网口通常有变压器，220V交流电的L和N到网线有两个变压器隔离，是双重绝缘，L和N到网线之间也要进行抗电强度测试。双重绝缘，通常要求通过交流3kV或直流4.24kV测试。

因为，电源适配器安规电容有高耐压要求，通常使用瓷片电容或者小型薄膜电容。

此外，电源适配器器件选型还要主要两点要求：和结构确认器件的长宽高；对插件封装器件不多时，是不是可以全部使用表贴器件，这样可以省掉波峰焊的工序。

结语

本文大致介绍了几类主要的电容的工艺结构，以及应用选型。水平有限，难免疏漏，欢迎指出。同时仅熟悉信息技术设备，对电力电子、军工等其他行业不了解，所以还有一些其他的电容相关应用无法介绍。

文章转载自网络,如有侵权,请联系删除。
