移动电话充电器典型应用电路

        Tiny Switch器件特别适合制作移动电话充电器｡由于Tiny Switch总是由输入高压供电,因而不需要偏置绕组｡

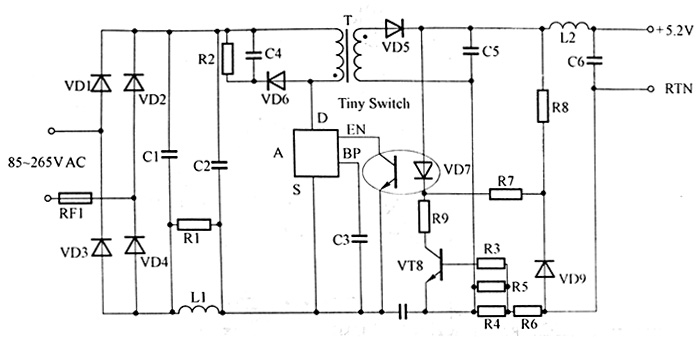

图9-32显示了一个使用TNY254的5.2V､3.6W移动电话充电器电路,在市电输入电压范围内(85~256V)提供恒定电压和电流输出｡交流输入经VD1~VD4､C1~C2整流滤波,产生与TYN254内高压MOSFET串联的高压直流总线｡电感L1与C1和C2一起构成x型滤波器｡电阻R1用于衰减电感L1的谐振｡

TNY254的低工作频率(44kHz)使其可以采用如上述简单的π型滤波器与一个电容C8组合来满足传导EMI标准VD6､C4和R2组成钳位电路,将Tiny Switch漏极引脚关断电压尖峰限制在安全值范围内次级绕组经VD5和C5整流､滤波提供5.2V输出｡L2和C6一起提供辅助滤波｡

输出电压由光耦VD7的发光二极管的管压降(约1V)和齐纳二极管VD9的电压之和确定｡电阻R8提供齐纳二级管的偏置电流来改善电压容差｡【东莞充电器】

用晶体管VT8的UB来检测通过电流检测电阻R4上的电压,R3是一个基准电流限制电阻｡当R4上的压降超过晶体管VT8的UE时,VT8导通,并驱动光耦VD7来取代环路控制｡R6产生额外的压降,使得控制环路工作输出电压降至0V｡

由于输出短路,R4和R6上的压降足以保持VT8和VD7电路工作｡电阻R7和R9限制了在输出短路时,由R4和R6上的压降产生的通过VD9流入VT8的正向电流｡
