单层板或双层板上时钟线的处理

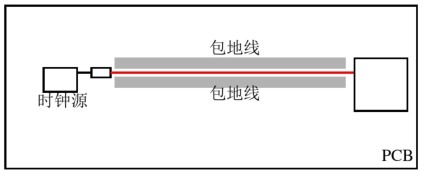

单层板或双层板上的时钟建议尽可能在时钟线的两侧包地线,条件不允许, 也应该使时钟线和地线紧邻走线, 即时钟线的一侧起码有地线, 以减小时钟线的回流面积, 减小差模辐射 。

单层板或双层板上时钟线的处理

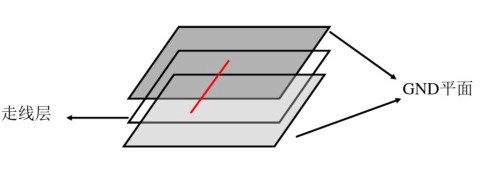

多层板上时钟线的处理

时钟线走内层;

单层板或双层板上时钟线的处理

是否存在信号线跨其回流平面分割带

跨分割会使得信号回路面积增大,如下图比较;

单层板或双层板上时钟线的处理

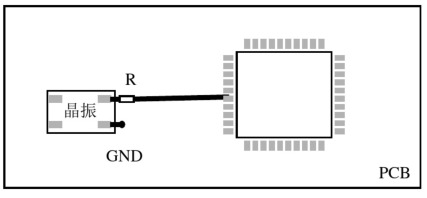

时钟源是否尽可能靠近其负载

如下图,时钟源靠近负载的目的是使时钟走线即可能短;

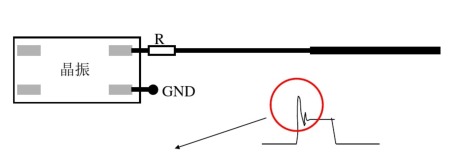

时钟走线的粗细是否存在跳变

时钟线的粗细跳变会导致时钟信号出现阻抗失配问题,使时钟波形产生田奇变, 引起EMI问题;

单层板或双层板上时钟线的处理

强烈的EMI

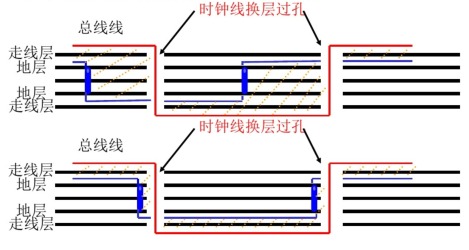

时钟线换层的处理

在多层板和双层板中, 时钟线往往要换层, 这时要求时钟线的换层过孔附近必须有地层过孔存在, 原因是: 时钟线在换层后其回流平面也换层了,在时钟換层过孔附近设置地过孔可以有效的减小其信号回流面积。

单层板或双层板上时钟线的处理

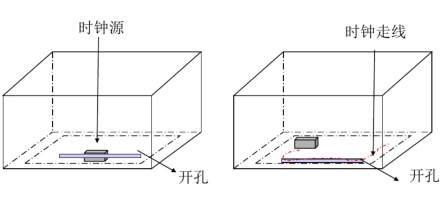

时钟源或时钟走线是否靠近屏蔽结构孔缝

如下图,检査是否有时钟源或者时钟走线靠近结构开孔(缝) ,可以采用在孔缝上使用屏蔽材料 (如导电布) 的方法作测试比较。

单层板或双层板上时钟线的处理


文章转载自网络,如有侵权,请联系删除。
