结构屏蔽设各的孔缝泄漏

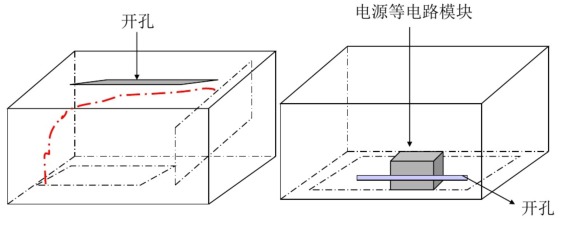

屏蔽设备内部, 孔缝附近是否有干扰源。

结构件搭接处是否喷有绝缘漆, 采用砂布将绝缘漆擦掉, 作比较试验

结构屏蔽设各的孔缝泄漏

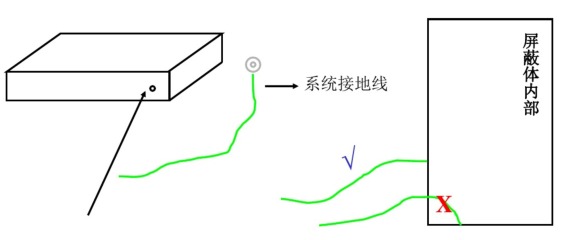

系统接地线同样可能引起宽带噪声

结构屏蔽设各的孔缝泄漏

检査接地螺钉是否喷有绝缘漆;


独立窄带尖蜂噪声抑制方法

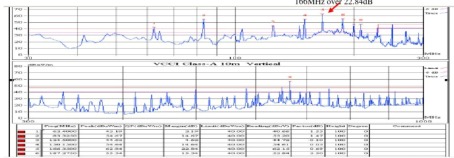

谱线问题描述: 全频段内出现间隔均匀的窄带尖蜂群噪声 (如下图) 或单立尖蜂噪声 。

结构屏蔽设各的孔缝泄漏

问题定位: 如果是均tJ的窄带尖蜂群噪声, 计算其问隔频率差是多少, 这个频率差可能就是其辐射源的基频; 如果是单立的尖蜂噪声, 则看看这个尖蜂噪声和单板上的时钟频擊是否有倍频关系 。

问题整改: 有针对性的处理确定的目标时钟源 。


时钟源外壳是否接地

在PCB板上:

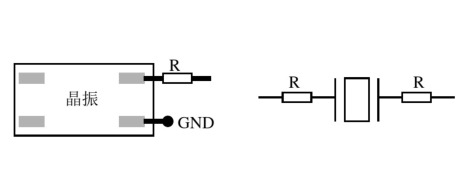

-晶体外売应该接地处理;

结构屏蔽设各的孔缝泄漏

时钟输出匹配设计

时钟的输出根据信号质量的要求使用始端匹配, 适当变缓时钟沿,减小发射。

需要注意的是, 使用时钟驱动器时, 时钟驱动的时钟输出同样需要匹配。

结构屏蔽设各的孔缝泄漏

时钟源的电源滤波设计

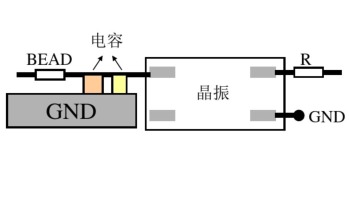

采用磁珠十大电容十高频电容的滤波方式给时钟源进行滤波;

结构屏蔽设各的孔缝泄漏

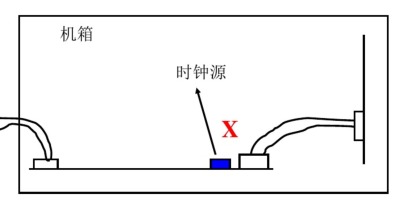

时钟源是否远离任何连接器 (插座)

·  时钟源应尽可能远离外出接口以及结构开孔附近 。

结构屏蔽设各的孔缝泄漏

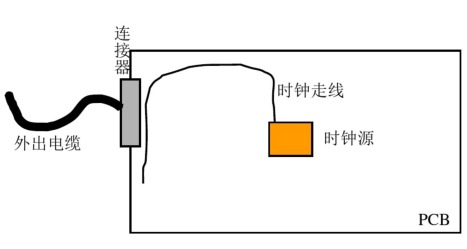

PCB板上时钟走线远离连接器(插座)

·  对于结构屏蔽设备, 单板上时钟走线应远离单板上的外出接口和结构孔缝;

结构屏蔽设各的孔缝泄漏
