无线充电技术IC方案

IDT公司的无线充电器技术解决方案具备高集成度，提供单芯片SOC解决方案，支持QI-LOGOWPC认证，并且兼容POWERMATE模式；具有加密通讯（FSK、ASK实现），异物检测模式功能。IDT目前是英特尔整个平台无线充电技术唯一的合作伙伴。现已有多家厂商使用IDT无线充电器解决方案。

IDT的无线充放电IC在无线充电器效率在15W电源适配器时最高可达87%，提高了系统的热性能，可以媲美传统的有线充电器架构。其内部处理器基于32位ARM Cortex-M0架构，通过I2C通讯控制，并且提供了扩展的数字IO引脚以及相关软件库。


IDT无线充电解决方案原理

成本评估参考：
芯片 价格
P9242−RNDGI(15WTransmitter) $4.4
P9221-RAHGI8 (15W Receiver) $3.2
P9038−RNDGI(5WTransmitter) $3.9
P9025AC-RNBGI (5W Receiver) $ 3.2

3.2 恩智浦MW系列无线充电器IC方案：

恩智浦提供的解决方案涵盖5 W的低功耗产品到15 W的中等功耗产品，适用于消费电子、工业控制和汽车电子市场，包含发送器/接收器控制器IC、相关软件、评估板和参考设计。该软件包含实现核心充电功能所需的全部资源，还提供了用于定制和增加功能的API。


恩智浦MW系列无线充电器IC

成本评估参考：


3.3 TI （BQ系列）无线充电器方案



TI是最早量产无线充电器方案公司。其中10W无线充电器解决方案中，从发射端输入到接收端输出效率可以达到84%。

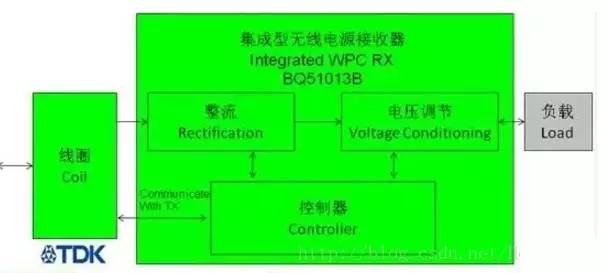

接收器功能框图：



发射器功能框图：



此外，TI推出的第三代无线电接收器芯片bq51020和bq51021，以及世界第一个达到WPC1.1和PMA标准的双模型集成电路bq51221，这些接收器解决方案已达到96%的超高效率。从而完全消除了在5W的条件下，应用于智能手机及其他便携式设备中全面运转的散热问题。

成本评估参考：

发送器:



接收器：



3.4 东芝无线IC方案

东芝公司旗下存储与电子元器件解决方案公司也有宣布,使用东芝“TC7718FTG”15W无线充电发射器IC的无线充电发射器系统经认证符合无线充电联盟(WPC)制定的Qi v1.2 EPP(扩展功率分布)标准。该系统采用支持简单系统配置的MP-A2 (由无线充电联盟定义的使用12V单线圈的无线充电器发射器系统) ，通过Qi认证的MP-A2发射器系统。

东芝推出无线充电器接收器IC——“TC7766WBG”,该产品经认证符合无线充电器联盟(WPC)制定的Qi v1.2 EPP(扩展功率分布)标准。TC7766WBG是通过Qi认证的15W接收器IC。
