RT69机芯常见故障检修

一、概述
       RT69机芯是一款高度集成化的安卓智能电视主控板,可支持48英寸以上的HD/FHD液晶屏。该产品运行安卓4.4版本操作系统,自带USB、ENTHERNET和WI-FI(预留接口),可自由安装安卓市场的软件,具有良好的应用扩展性。信号处理部分采用Realtek公司的RTD2969安卓系统单芯片方案,内置ARM A17 CPU/3D GPU、512MB / DDR3@1600,4GB/EMMC FLASH、DTMB/DVB-C,支持PAL/NTSC/SECAM制式、USB 2.0、 HDMI 1.4a/1.4ARC,支持HDMI 1.4a 4K/2K@30Hz输入信号,支持H.265格式。
二、常见故障检修流程

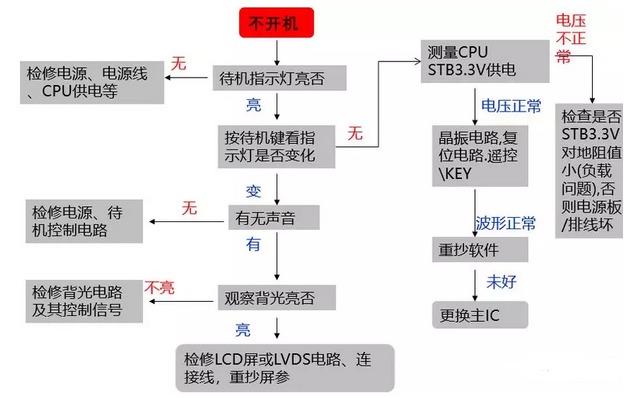

1、故障现象:不开机。检修流程如图1:

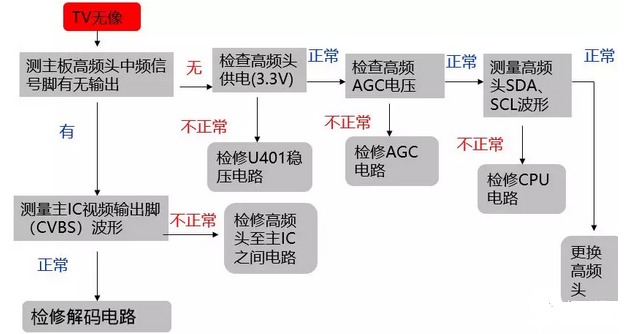

2、故障现象:TV无像。检修流程如图2:

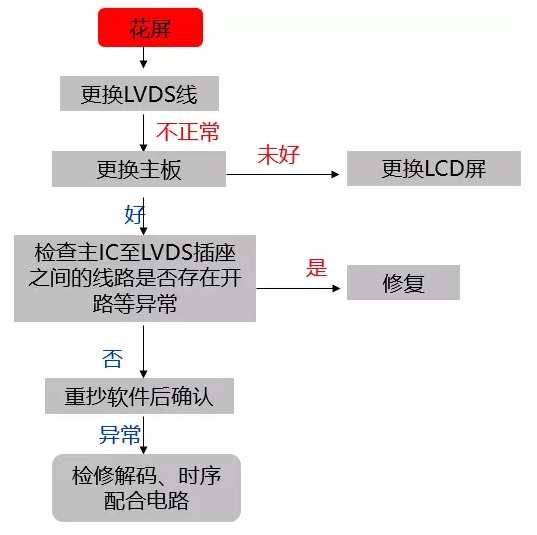

3、故障现象:花屏。检修流程如图3:

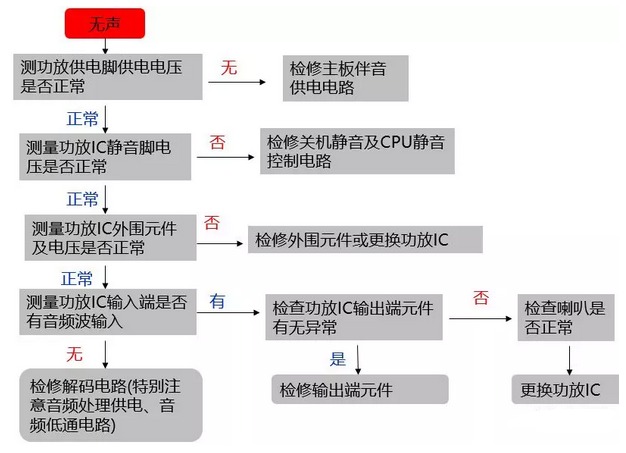

4、故障现象:无声。检修流程如图4:


三、典型案例分享
例1、三无
       首先读取打印信息,发现无打印信息。测量主板供电正常。用示波器测量晶振,发现有直流电平,但无振荡波形,认为晶振坏了。

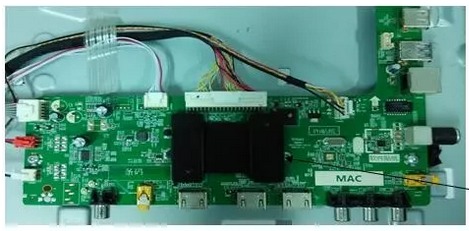

解决方案:更换晶振后机器恢复正常,具体位置见图5。

例2、插USB 3.0U盘后不开机
       原因分析:更换其他型号U盘后可以开机。断开USB插座RX、TX脚,机器可以正常开机。用示波器测量RX、TX波形,发现TX脚在开机瞬间有1.6V电平,试加下拉或上拉电阻调整该点电平到1.5V以下或1.7V以上,可以开机。分析开机瞬间CPU读取TX引脚信息,当电平处于1/2 VCC时无法识别高/低电平,CPU一直在读取信息,所以开不了机。
       解决方案:将上拉电阻改为100KΩ(见图6),改后不接U盘为高电平,接USB 3.0U盘后电平0.5V以下,可以开机。


文章转载自网络,如有侵权,请联系删除。
