触摸式可调直流稳压电源

     我们使用317或者1117等芯片可以制作出性价比很高的可调直流稳压电源，但一般需要一只可调电阻（电位器）来设置电压，经常调节难免会磨损导致出现调节失控。一只可调元件也必须有一个调节柄，需要对仪器的面板开孔外露可调元件。这些都有一定的影响，有时，我们可以考虑使用触摸的方式来获得新的操作模式，改变一下传统的操作模式无疑会给我们带来新的思考方式。

本文就是电源适配器厂家利用一片SGL8022W触摸调光集成电路设计的一款触摸式可调直流稳压电源。它一改传统旋转电位器调压方式为触摸调节输出电压方式，给人一个全新的操作手感。撰写此文目的是为读者提供新的思路—充分利用现成的IC，改变现有的IC的传统功能，开发它的新功能，也就是另类应用。拓展思维空间。

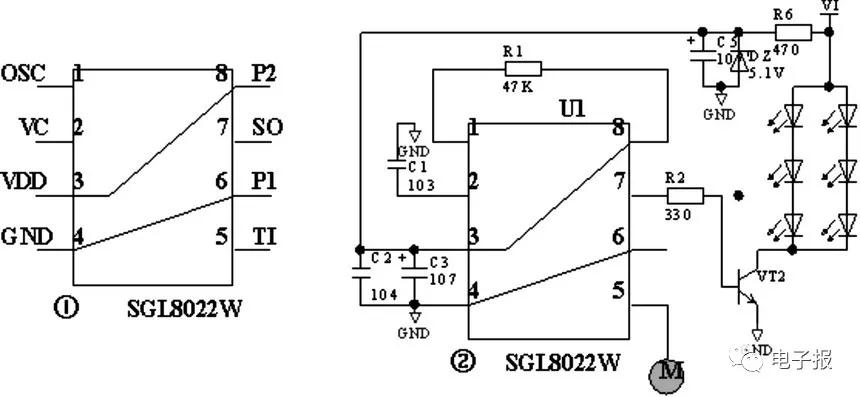

      图3为使用SGL8022W为核心的可调直流稳压电源电路原理图，U1为一片触摸调光集成电路SGL8022W，它的设计初衷是为LED触摸调光。电路原理图见图2，图2为带亮度记忆功能的触摸无级调光电路原理图，模式选择端P1=0，P2=1，IC的输出为带记忆的无级调光模式。图1为SGL8022W的引脚功能图。类似的集成电路有SGL8023W等。

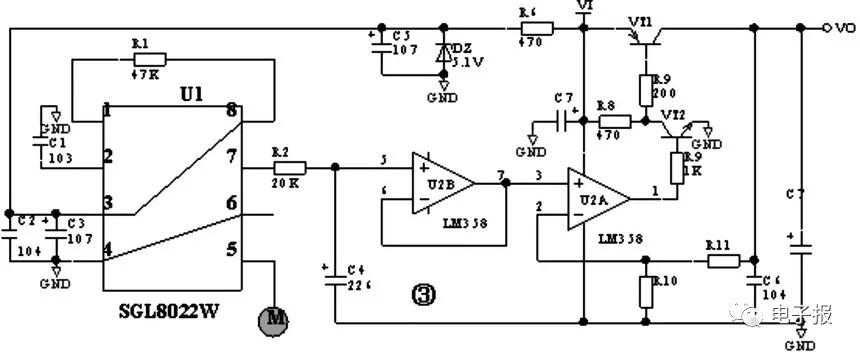

      在图3电路中，SGL8022W的模式选择端P2接VDD，P1接GND，SGL8022W此时工作在带记忆的无级调光模式。其输出端SO输出PWM信号，经R2，C4积分处理在C4两端得到一个比较平滑的与SGL8022W输出的PWM信号对应的电压信号经U2B缓冲（由于LM358的输入阻抗比较大，U2B也可以不要，因为电路只需要一个运放，所以，闲置的双运放的另外一个运放就作为U2B缓冲电路处理了），加到U2A的同相输入端作为参考电压，U2A的另外一个输入端反相输入端则通过电压取样电阻网络R11，R10比例输入输出电压的取样电压，当输出电压V0低于设定电压，也就是V0经R11，R10分压后输入到U2A的反相输入端电压低于设定的U2A的同相输入端电压时，U2A输出高电平，VT2饱和导通，VT1饱和导通是输出电压V0升高。

当V0高于设定输出电压导致经R11，R10分压后输入到U2A的反相输入端电压高于其同相输入端设定的参考电压时，U2A输出低电平，VT2截止，VT1截止，V0降低，如此，维持V0稳定在设定值。
附：SGL8022W模式设定对应电平。对于触摸可调直流稳压电源，我们现在模式3。
1. P1=1，P2=1 对应：不带亮度记忆突明突暗的LED触摸无级调光功能
2. P1=0，P2=1 对应：不带亮度记忆渐明渐暗的LED触摸无级调光功能
3. P1=1，P2=0 对应：带亮度记忆渐明渐暗的LED触摸无级调光功能
4. P1=0，P2=0 对应：LED三段触摸调光功能
      开发IC的潜力，拓展IC的应用范围可以为我们业余爱好者提供新的机会和兴趣。现在的各种专用IC因为批量大，价格很低，我们完全可以试验各种新的应用。本文只是一个抛砖引玉，希望读者朋友可以开发出更多的触摸调光IC的新功能。
