发光二极管驱动器

       发光二极管驱动器具有许多特点，并且需要大量的外部元件。当你的应用不需要脉冲宽度调制进行调光或受控频率操作,你的主要关心可能是太大电流会破坏发光二极管。

在这种情况下,可以用一个普通的低压降线性稳压器制作一个简单的发光二极管限流器。

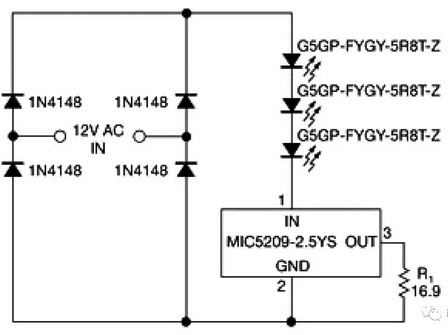

      附图所示的电路是一种用于景观照明系统的发光二极管照明灯。景观照明通常工作在12V交流电压下,并且其峰值电压大约17V。因为该线性稳压器与发光二极管串进行串联,所以，发光二极管流过的电流等于稳压器输出电流。

      该电路采用价格合理的150毫安暖白色发光二极管、低成本的整流二极管、2.5V MIC5209-2.5-YS稳压器。该稳压器必须至少提供所需的发光二极管电流，并且处理峰值输入电压，减小四个整流二极管两端和发光二极管串两端的压降。

      选择一个具有可能最低输出的稳压器，低压降使发光二极管电流在每个交流周期更大的部分进行流动，并且它减少电流设置电阻R1的功率需求。随着输出和压降减少，成本随之增加。稳压器的峰值电压大约为5.1V和功耗大约为0.2 W。
      MIC5209--YS的输出电压在其输出和地之间稳定在2.5V。R1设置发光二极管串电流，即R1 =2.5 / ILED,在这里ILED是发光二极管串的电流。用一个16.9欧姆的R1, 发光二极管串的电流为148毫安。该电路具有略多于2.5瓦特的峰值功耗。该电路接一个交流输入，电流只流过大约一半的时间,所以平均功耗是大约1.26 W。
      能简单地修改这个电路接受几乎任何的输入电压。简单地改变发光二极管的数量并确保整流二极管可以处理反向电压。

      加上或减去一个发光二极管，每个需在峰值输入电压上增加或减少3.33伏。不要将发光二极管用作整流二极管，以获取更多光输出,因为发光二极管没有足够的反向击穿电压，将会出现故障。输入整流桥既可以接交流也可以接直流,并且不必担心直流输入的极性。
