如何解决开关电源的emi和ems问题

MC 整改介绍:

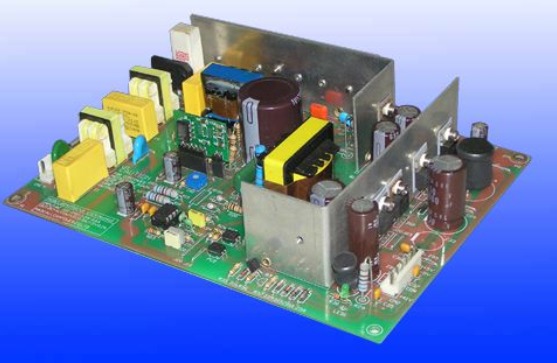

开关电源因为小型、轻便、高效等特点,从而被广泛应用于各行各业的电子设备内。然而因开关电源内部含有开关三极管、整流及蓄流二极管、变压器等,这些器件均工作在高电压、大电流的情况下,会产生很强的电磁噪声,不但会影响周围敏感设备,而且也会对自身工作造成不稳定。

由此,需要解决开关电源的 emi 和 ems 问题。


一、 EMI 问题

开关电源的 EMI 问题,表现为辐射和传导方面,这是开关电源主要的电磁兼容性问题。
1、开关电源的辐射问题解决方式:
1)调整输入端的滤波电路,如增加或改变输入端的共模电感;
2)改变 MOS 驱动电阻;
3)调整 RCD 缓冲电路;
4)输出端接一个共模电感;
5)MOSFET 并联一个小吸收电路;

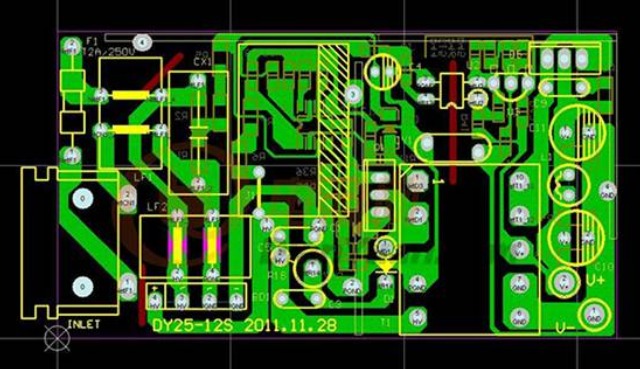

6)开关管环路尽可能小;
7)变压器,输出二极管,输出平波电解电容构成的电路环尽可能的小。
8)可以在整流管上串磁珠;
9)调整整流管的吸收电路参数;
10)可改变一二次侧跨接 Y 电容支路的阻抗
11)变压器包铜箔。


1、开关电源的传导问题解决方式:

1)调整输入端的滤波电路,如对于差模干扰可调整X 电容,添加差模电感,调差模电感量;对于共模干扰可调整共模电感,添加 Y 电容;
2)改变 MOS 驱动电阻;
3)调整一二次侧间的 Y 电容位置及参数值;
4)开关管环路尽可能小;
5)变压器,输出二极管,输出平波电解电容构成的电路环尽可能的小。
6)输出端接一个共模电感;
7)调整整流管的吸收电路参数;


一、 EMS 问题

开关电源的 EMS 问题,主要为谐波、浪涌,而EFT、辐射抗扰度、传导抗扰度等部分一般都是搭配整个系统,一旦这些部分出现问题,都是以系统级问题来作为处理的。
1、开关电源谐波
1)加入 PFC 校正电路;
2)加入电源滤波器
2、浪涌
1)增加热敏电阻;
2)增加压敏电阻;
3)增加空气放电管;
开关电源作为整个系统的电源供应中枢,其 EMC 设计需要提前考虑,否则会造成开发费用的增加、周期的加长等不良后果。

文章转载自网络,如有侵权,请联系删除。
