电源适配器所用德国 Rittal 机柜电磁泄露问题分析案例

公司某产品在没有组网的情况下，仅仅连接了地线和电源线后通电进行辐射发射测试， 结果发现在 55～70MHz、 160～170MHz 等多处超出 classB 级限值线。

先仔细检查该产品的地线、 电源线， 地线直接接在机柜底板上不会引起辐射， 电源线上已经加置滤波器且滤波器安装正确，在以往测试中这样的电源线也不会产生辐射。机柜顶部有一空调由机柜内部交流供电， 空调也可能产生辐射， 将空调关电， 结果辐射没有减少。 综上所述，可以判定机柜屏蔽有问题。 机柜门上已经贴了 L 型带背胶与弹性内芯的导电布， 按照以往的经验，在门与门框之间粘贴导电材料是可以解决门缝泄漏问题的， 怀疑门缝间隙太大，我们在机柜门框上再增加一层 L 型导电材料，居然无效果。我们自制了一个简易的磁场探头， 和HP8591EM 分析仪及放大器相连组成EMI 诊断设备， 结果发现门缝使用导电布之后确实还存在很大的电磁泄漏。

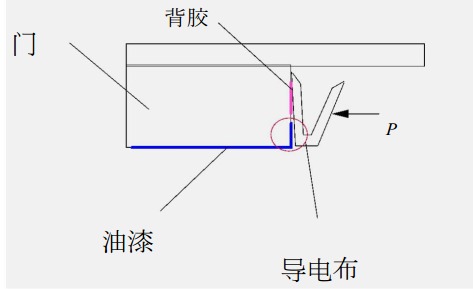

仔细观察门结构，发现问题如下：导电布靠背胶粘贴在门的侧面， 背胶是不导电的，当关门时靠压力 P 使导电布后部与门保持电接触。 但本机柜门侧边粘贴导电布的部位，油漆涂得比较靠内（如图中红色圈所示），使得导电布后部无法与机柜金属体接触上。

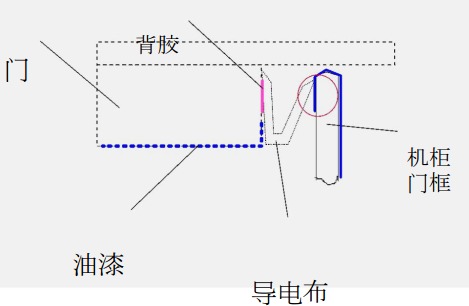

再看看机柜门框， 油漆保护位置同样不够， 门框与导电布接触部位正好也被油漆所覆盖（如图中红色圈所示）。因此在这种情况下导电布虽然贴了，但电磁屏蔽效果并不佳。

这个案例告诉我们：

1、在给机柜上油漆时，一定注意屏蔽材料与机柜接触的部位不能涂上油漆

2、装屏蔽材料的门缝缝隙一定要根据所选用的屏蔽材料类型进行设计，要保证屏蔽材料有足够的压缩量。
