结构问题导致辐射发射超标的常见案例

穿越屏蔽体的螺柱造成的辐射

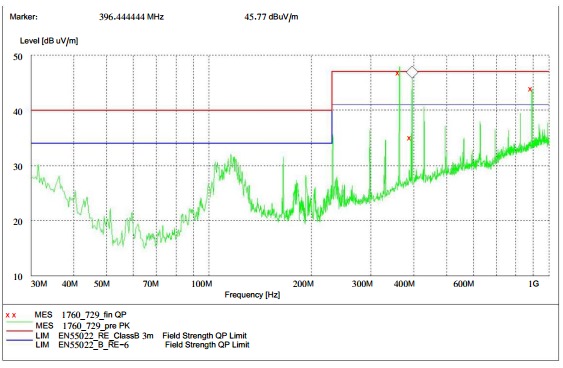

企业网某产品在RE 测试时,在 891MHz 频点超过裕量线,裕量不足 5dB。 测试结果如图所示:

用近场探头对机箱面板、接口连接器、机箱缝隙等处进行探测,没有发现891MHz 频点,只在机箱上部散热孔处的一小块区域发现 891MHz 频点,打开机箱观察, 该区域的机箱内部结构如图所示:

我们发现机箱的紧固螺柱上有一金属螺柱,金属螺柱与机箱上盖板和机箱底板都以塑料螺柱连接,形成一悬浮螺柱。

机箱最外面为塑料机箱,内部为屏蔽壳,屏蔽壳上为直径为5mm 的散热孔,与机箱一体的塑料螺柱穿过屏蔽壳,金属螺柱固定在塑料螺柱中,并伸出了屏蔽壳外,以保证机箱承受一定的压力, 并且与结构件无任和电联接。 这穿越散热孔的悬浮螺柱被单板上的 33MHz 的时钟驱动, 形成一辐射天线(891MHz=33MHz×27), 从而导致在 891MHz 频点辐射超标。 在去掉这个螺柱以后, 该频点的毛刺消失。





屏蔽插座与结构搭接不良对屏蔽效能的影响

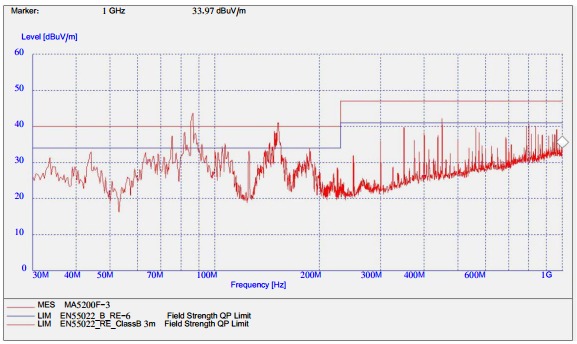

MA5200F 在进行 RE 测试时, 按照测试组网要求搭建环境, 机框前面板上连接各种业务线和调试用的控制线, 测试时发现辐射超标,在 70MHz~200MHz 之间辐射超标,超过限值线 4dB 左右,测试频谱如下图所示:





MA5200F 的屏蔽结构为机箱级屏蔽, 针对辐射超标现象, 拔掉所有业务线和控制线进行测试, 辐射超标部分消失,因此确定为线缆的辐射。每根电缆逐一测试, 发现引起辐射超标的是调试用的串口线和网线。网线和串口线使用的是屏蔽电缆,打开机箱检查电缆插座的安装, 发现电缆插座是焊接在机箱内单板的 PGND 上, 单板的 PGND 通过螺钉连接到机箱上, 电缆插座金属外壳四周的簧片和机箱之间涂了一层绝缘漆,造成电缆插座和机壳之间没有有效的电连接, 这样,金属外壳上的从机箱内部耦合的干扰就会通过电缆向外辐射。

实际处理时,我们将屏蔽插座的外壳和机箱外壳之间用铜箔粘在一起,处理后测试一次通过。

如下图所示:



使用铜箔只是测试时的对策,实际的解决办法还是从结构上着手,使用侧面带簧片的屏蔽插座(采用amp 的连接器就是三面带簧片的),簧片和机箱之间的绝缘漆一定要去掉,保证簧片和机箱之间良好的电接触, 这样处理的话,就能使电缆屏蔽层和机箱地直接连接。

另外考虑在结构设计中,注意屏蔽插座和机箱上的相应的开孔之间的配合,如果可能的话,尽量使插座能够凸出开孔1mm 左右, 这样可以保证插座侧面的簧片和机箱间压接的更紧。

对于这种功情况,设计时要注意:

1、建议在使用屏蔽插座时,考虑机箱上开孔和插座的配合公差问题,安装时尽可能使插头能够凸出开孔1mm 左右, 这样可以保证插座侧面的簧片和机箱间压接的更紧。

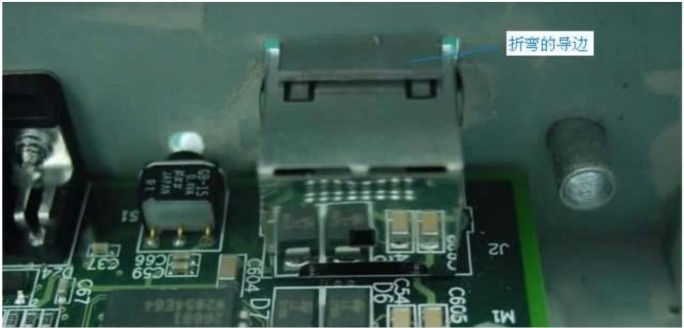

2、建议在结构设计时,多加一道工序,在加工开孔时,能在开孔的一边向机箱内折弯一个导边(如下图所示),这样的话更能保证插座的簧片和机箱间的电接触。
