信号电缆的铺设-金属体不作搭接穿过屏蔽机壳

电源线

信号电缆的铺设

存在较大干扰电流的电缆,如果不具备对外辐射的条件(譬如线缆长度较短等),其本身不会造成对外辐射干扰,但是如果这种电缆和其他电缆之间存在耦合,就可能把这些干扰耦合到具有对外辐射条件的电缆上去,造成干扰。

所以,对于一些速率较高干扰大的电缆,譬如E1 电缆, XDSL 电缆, E3 电缆、 155M 电缆、 时钟电缆等, 在机柜内敷设时可以紧靠机柜壳体走线, 通过电缆和机壳之间的分布电容, 为高频干扰提供一个低阻抗接口通路。


同时要单独走线,注意保持与其他电缆的距离。

对电缆进行有条例的铺设,不仅可以使人看上去美观,整洁,而且对减少电缆间的耦合也有好处,应该是每一个测试人员应该养成的习惯。



金属体不作搭接穿过屏蔽机壳。

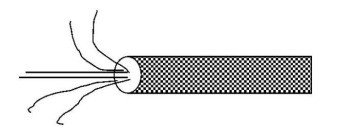

任何穿越金属屏蔽体的金属都有可能把内部的干扰带出。屏蔽电缆与机柜不作任何搭接直接引出机柜也是测试中产品测试人员经常忽视的一个问题,应当在出口处用连接机壳的金属网包扎住,或者用带有金属丝网衬垫的卡线槽卡住电缆的屏蔽体。



其他计存缺陷。

电缆设计如果存在缺陷,譬如屏蔽层编制密度低,平衡度差;或者电路上信号驱动较大,信号质量存在问题,滤波器件不满足要求等也会导致电缆辐射超标。


文章转载自网络,如有侵权,请联系删除。
