电感类型选取

在明确了最小电感值的计算和电感参数的选取后，有必要对市面上一些流行的电感类型做比较分析，下面会围绕：大电感和小电感、绕线电感和叠层电感、磁屏蔽电感和非屏蔽电感进行对比说明。
4.1同尺寸下的大电感和小电感
这里“同尺寸”指电感的物理形状大致相同，“大小”指标称容量不同。一般小容量的电感具有如下优势：
l 较低的DCR，因此在重载时会有更高的效率和较少的发热；
l 更大的饱和电流；
l 更快的负载瞬态响应速度；

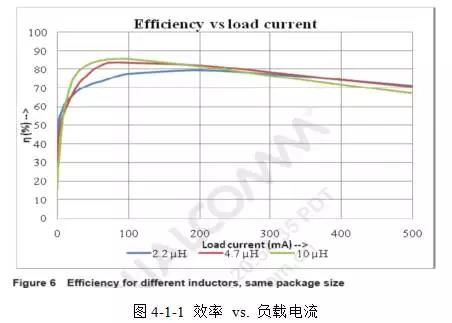

而大容量的电感具有较低的纹波电流和纹波电压，较低的AC和传导损失，在轻载时有较高的效率。图4-1-1所示是Taiyo Yuden三种 2518封装不同容量大小的电感负载电流跟效率的关系曲线。

4.2绕线电感和叠层电感
相比于电源线绕线电感，叠层电感具有如下优势：
l 较小的物理尺寸，占用较少的PCB面积和高度空间；
l 较低的DCR，在重载时有更高的效率；
l 较低的AC损失，在轻载时有更高的效率；

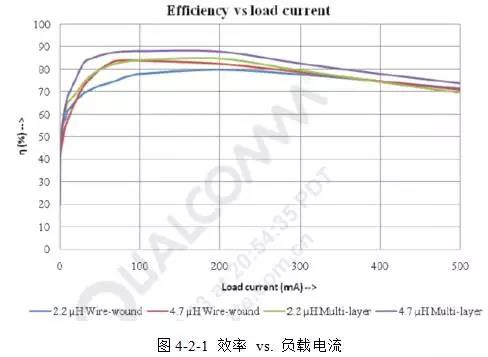

但是，叠层电感的ISAT也较小，因此其在重载时会有较大的纹波电流，导致输出的纹波电压也相应增大。图4-2-1所示是Taiyo Yuden的两种绕线电感与三星的两种叠层电感负载电流和效率的关系曲线。

4.3磁屏蔽电感和非屏蔽电感
非屏蔽电感会有较低的价格和较小的尺寸，但也会产生EMI。磁屏蔽电感会有效屏蔽掉EMI，因此更适合电源线无线设备这样EMI敏感的应用，此外它还具有较低的DCR。

文章转载自网络,如有侵权,请联系删除。
