PWM开关电源集成控制IC-UC3842工作原理

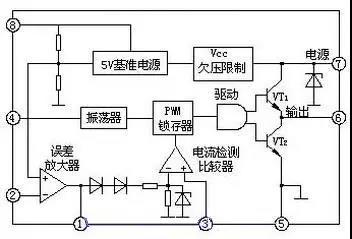

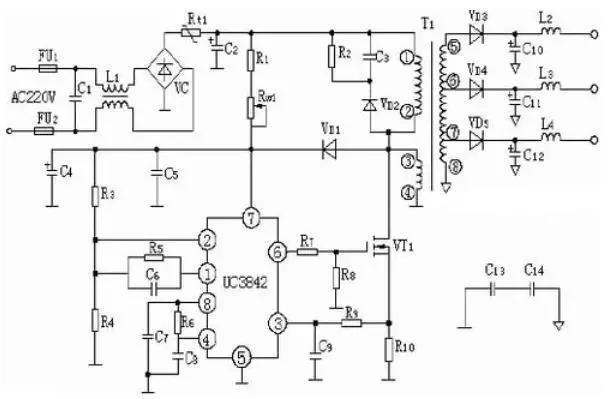

下图为UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：

①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；

②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；

③脚为电流检测输入端， 当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；

④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/（RT×CT）；

⑤脚为公共地端；

⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；

⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；

⑧脚为5V 基准电压输出端，有50mA 的负载能力。
