电源端口辐射发射超标的常见案例-电源线布线

EMC 案例库中关于电源问题引起辐射超标的较多。挑出具有代表性的几个案例拿出来分析说明。

滤波器安装问题
某产品的测试中,低频段和高频段都出现明显超标,低频段超标严重, 测试扫描图如下:

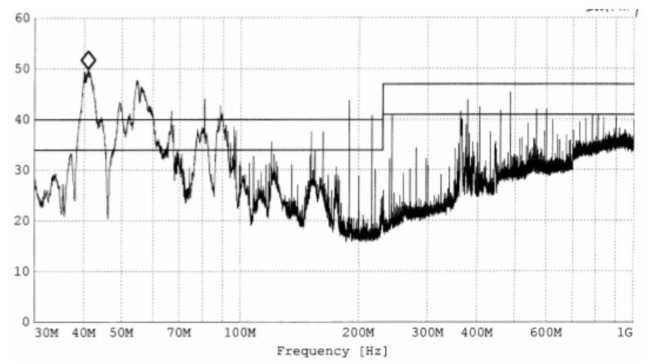

某产品 RE 测试扫描图
某产品 RE 测试扫描图
当我们准备更换滤波器时, 发现滤波器接口螺钉下有喷漆, 刮掉喷漆重新进行测试, 低频段辐射下降了 20 多个 dB。

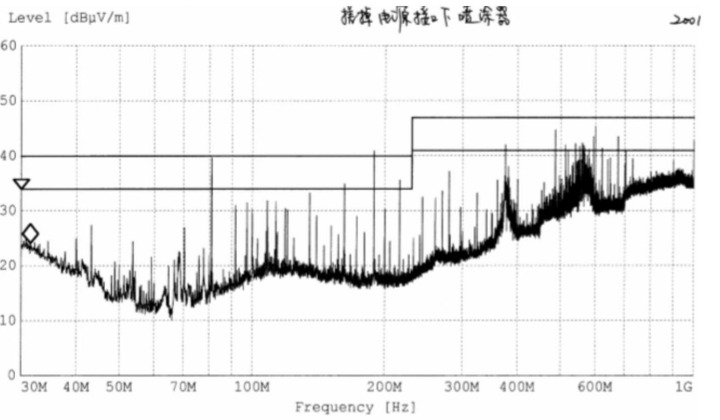

电源接口螺钉下喷漆刮掉以后某产品 RE 测试扫描图
电源接口螺钉下喷漆刮掉以后某产品 RE 测试扫描图
分析其原因:是因为当接口螺钉下面有喷漆时, EMI 滤波器接口与机箱没有良好搭接,也就是说滤波器没有良好接地, 导致滤波效果没有达到,造成电源线上携带了骚扰信号,造成低频段辐射超标。
公司大量产品都使用了电源滤波器,要抑制共模干扰, 滤波器一定要接地良好,不是简单的直流搭接,而是射频有效连接,一定要通过大面积连接或者多点连接来保证接地的良好性。接地点一定要选择机壳(参考电平处),接地不好的话, 滤波器安装就没有意义。

电源线布线-环路问题

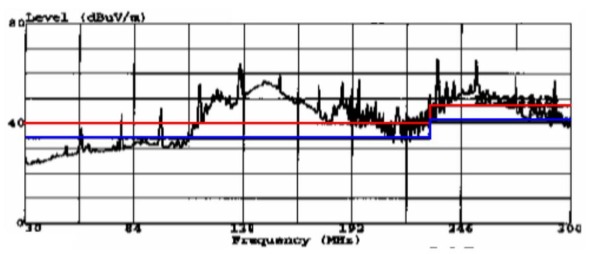

在某产品辐射发射测试时, 发现在 100MHz-230MHz 频段内严重超标,最大处超出了 Class B 限制线(100MHz-230MHz:40dBuV)20多dB。
电源滤波板

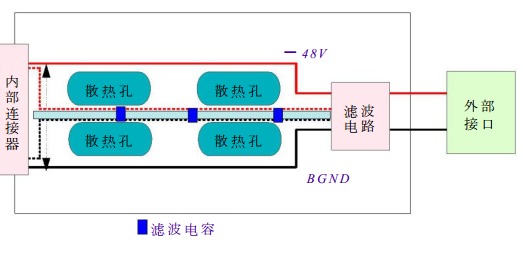

经查, 该产品上有一电源滤波板, 滤波板上开了几个大散热孔,其电源线和回线(地线)分别沿着散热孔两边走线, 形成了较大的环路, 如下图实线所示。 这个回路很容易接收到 PCB 辐射出来的干扰信号,通过电源端口连线带到机外。
更改后的滤波板

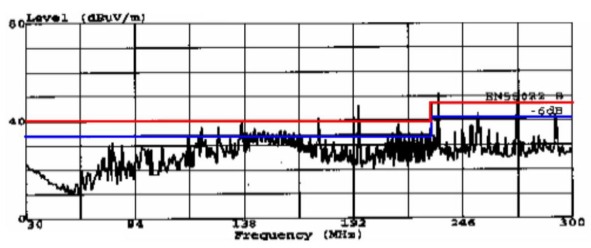

更改后的滤波板中, 将此地线和电源线从散热孔中间走线, 在地线和电源线之间均匀加三个电容(如上图虚线所示) , 使滤波板上的回路面积与原先相比下降了约 75 倍, 经测试, 在 111-165MHz左右,整机辐射发射下降了近 20dBuV/m, 见下图:
电源线在 PCB 上布线
电源线在 PCB 上布线时要尽量避免两条走线线之间形成大的信号环路, 环路越大,一方面会使接收能力增强,很容易受到系统内部其他干扰的耦合,另一方面对外辐射能力也越强;在进行电源布线设计时,两根电源之间最好并排走线,不要分开走线。

文章转载自网络,如有侵权,请联系删除。
