国外电源适配器经典案例模块

B2800S系列

  DB2800S系列DC/DC转换器是美国APEX公司推出的一种高强度、高可靠性的转换器采用高强度、高可靠性设计,具有很低的温度系数,超宽的铝线设计增强了电路的可靠性,可抵抗5000G的冲击力,输出和输出调整端能承受高于35V的电压,关闭端和所有的同步端能承受高于50V的电压

  DB2800S系列转换器内含开尔芬感应、短路保护、远距离关断、输出错误监测、接通电压调整、开关频率同步、Ⅱ型输入滤波等电路。

DB2800S系列是一个电流型推拉拓扑结构转换器,工作频率为500kHz。其输入和输出的内部滤波电路省去了应用中的外接电容。

12引脚的MO-127封装结构采用真空密封,与内部电路绝缘,可连接到散热器上。


  1.外形图及主要参数

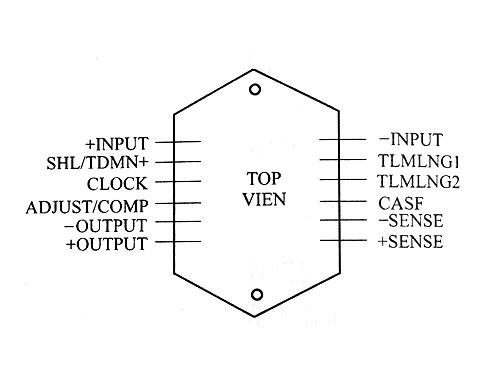

  DB2800S系列DC/DC转换器的外形图如图7-43外型图7-43所示。

DB2800S系列主要参数如表7-4所列。

项目/型号

DB2803S

min tey max

DB2805S

min tey max

DB2812S

min tey max

DB2815S

min tey max

输入电压范围(V) 16 28 40 16 28 40
16 28 40
16 28 40
输入电压(V) 3.2  3.3  3.4 5  5.05  5.1 12  12.05  12.1 15  15.1  5.2
输出电流(mA) 500  5500 400  4000 190  1900 150  1500
效率(%) 66 70 72 73
输出功率(W) 1.6~16 2~20 2.3~23 2.2~22
温度范围(oC) -55~125 -55~125 -55~125 -55~125


2内部结构及应用电路

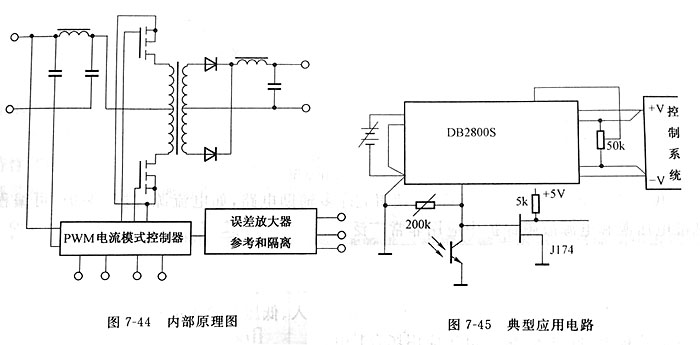

DB2800S系列的内部结构框图如图744所示。

745显示了该电路的遥控特点:减小了由于输入给负载的导线电阻而引起的输出误差,也给出了非同步操作连接及输出电压微调、遥控关断、错误检测、输入电压接通点调整电路。
