电源适配器原理分析【经典】

目录
1、Flyback变换器工作模态分析;
2、Flyback关键波形分析;
3、RCD吸收电路设计及开关管应力;
4、从噪音回路看布线要点。
5、基于实际项目,原创反激开关电源视频教程曝光
Flyback 变换器模态分析

ON:电源适配器开关管导通,变压器原边充电,二极管关断,负载由输出滤波电容供电。
OFF:电源适配器开关管关断,二极管导通,变压器储存能量通过二极管向负载侧传送。
基本输入输出关系:
电源适配器基本输入输出关系
理想情况下开关波形
理想情况下开关波形

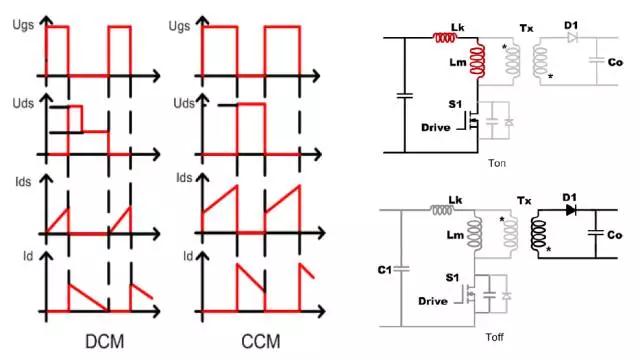

Flyback 变换器关键波形分析

Flyback 变换器关键波形分析

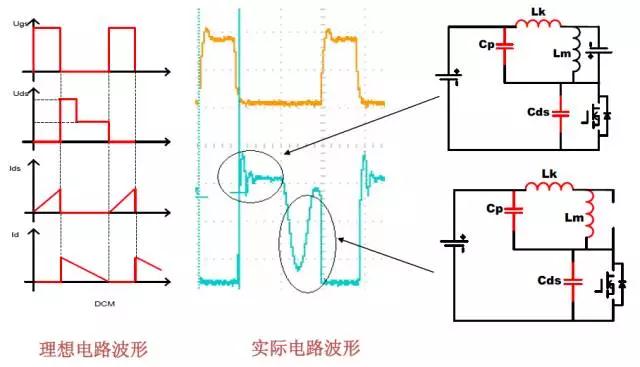

DCM工作模式下MOS DS电压波形分析
DCM工作模式下MOS DS电压波形分析

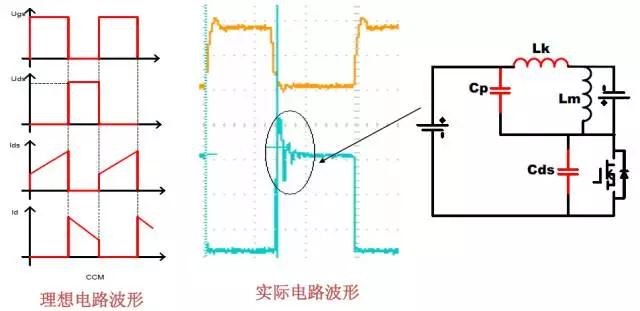

CCM工作模式下MOS DS电压波形分析
CCM工作模式下MOS DS电压波形分析

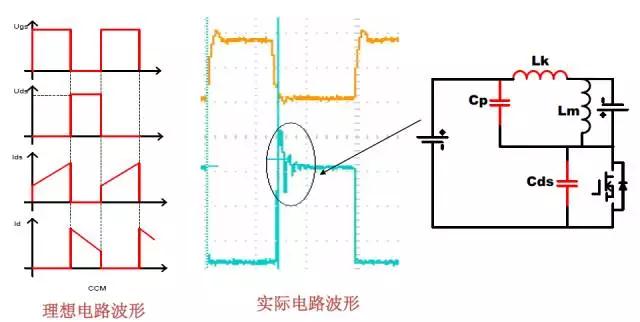

CCM工作模式下MOS DS电压波形分析
CCM工作模式下MOS DS电压波形分析
开关管上电流尖峰的波形分析
开关管上电流尖峰的波形分析

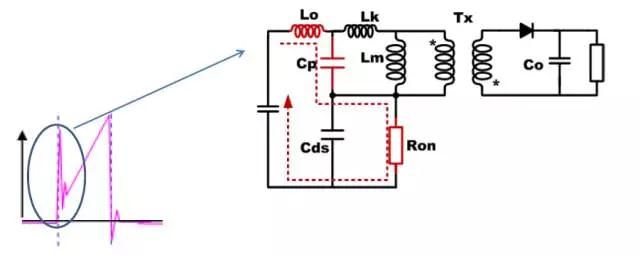

开关管上电流尖峰的波形分析(一)
开关管上电流尖峰的波形分析(一)
电源适配器开关管关断后,变压器副边为输出电压Vo钳位,此时寄生电容Cp两端的电压为nVo,方向是上负下正;当开关管导通时,Cp电容放电,此时Cp与线路寄生电感及输入电压构成谐振回路,从而形成该尖峰电流(谐振电流)。

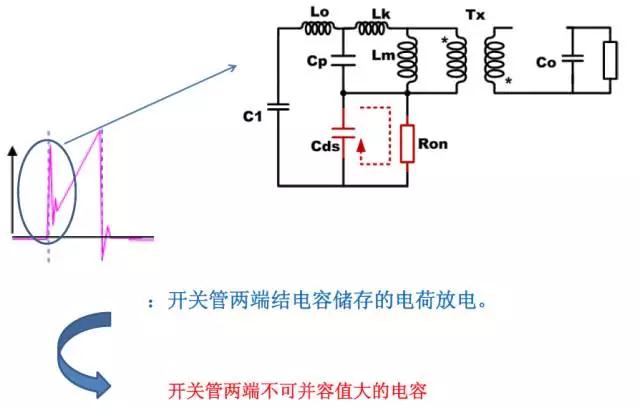

开关管上电流尖峰的波形分析(二)

开关管上电流尖峰的波形分析(二)

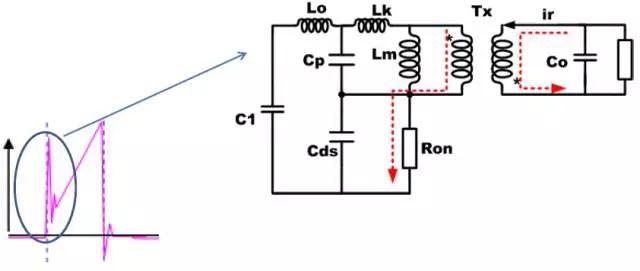

开关管上电流尖峰的波形分析(三)
开关管上电流尖峰的波形分析(三)

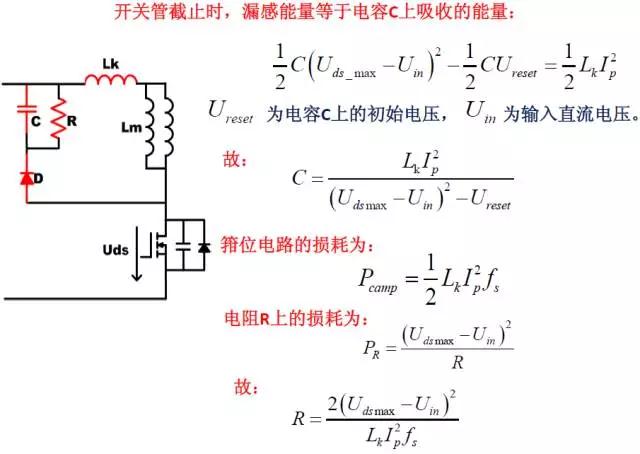

RCD无源吸收电路的设计
RCD无源吸收电路的设计
电源适配器开关器件的应力分析

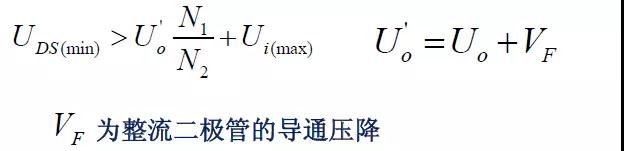

主开关管S1电压应力:

电源适配器开关器件的应力分析

整流二极管D1电压应力:

整流二极管D1电压应力
Flyback噪音回路及布板要求

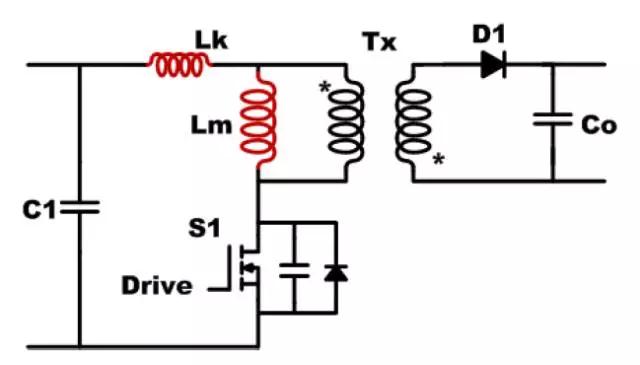

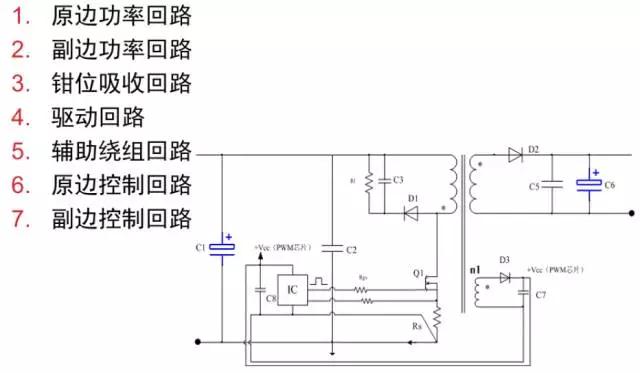

常见的反激式(Flyback)变换器拓扑
常见的反激式(Flyback)变换器拓扑


原边功率回路

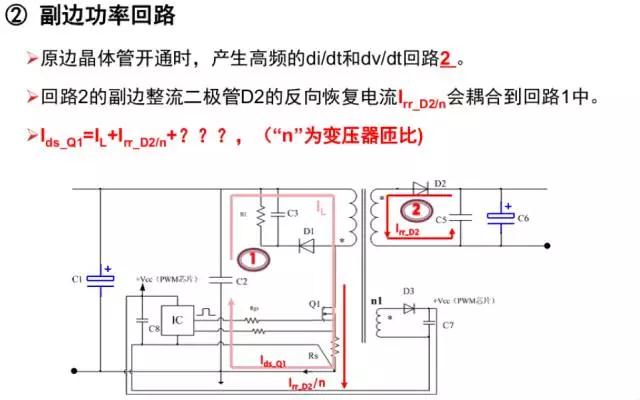

副边功率回路

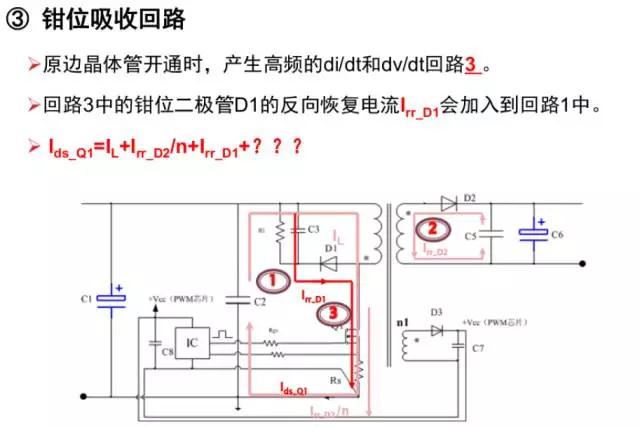

钳位吸收回路

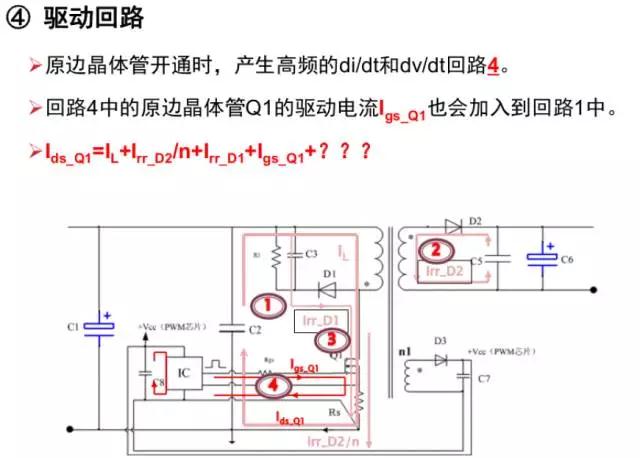

驱动回路

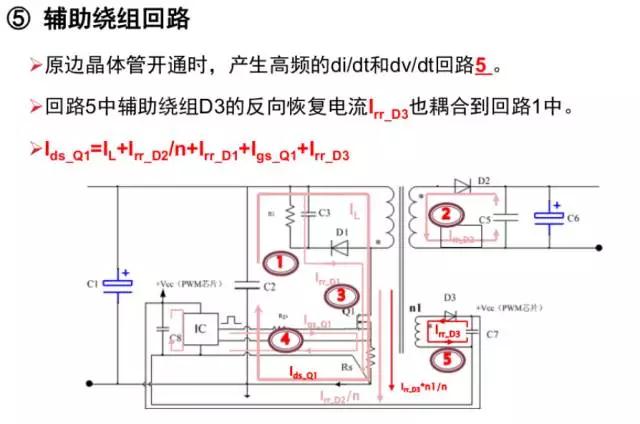

辅助绕组回路

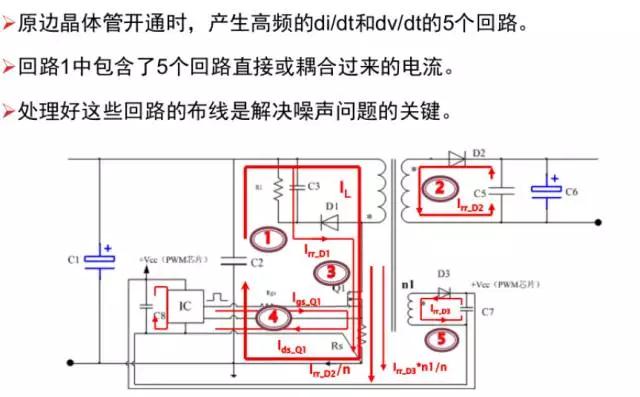

电源适配器反激是变换器中的噪声

电源适配器反激是变换器中的噪声

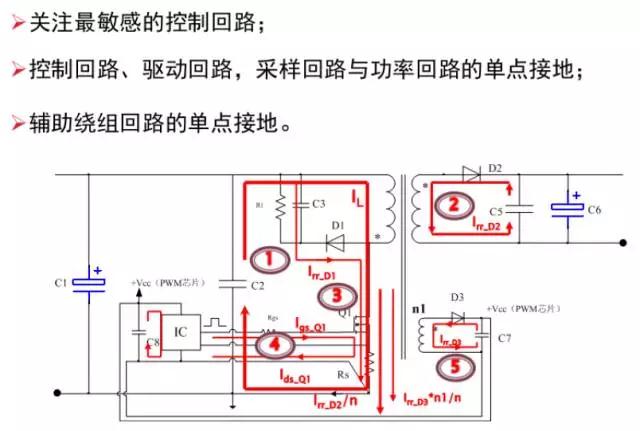

单点接地,避免回路间耦合

单点接地,避免回路间耦合

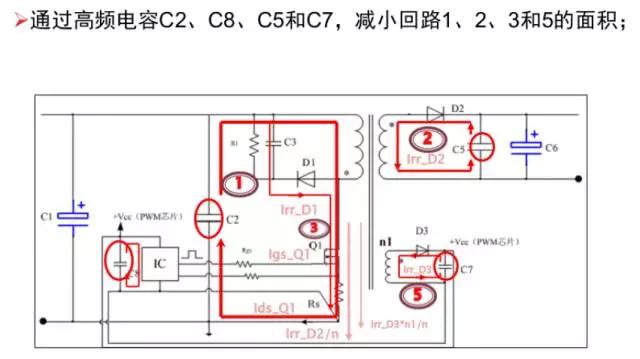

电源适配器利用高频电容,减少回路面积
电源适配器利用高频电容,减少回路面积
电源适配器通过布线,进一步减少高频噪声

电源适配器通过布线,进一步减少高频噪声

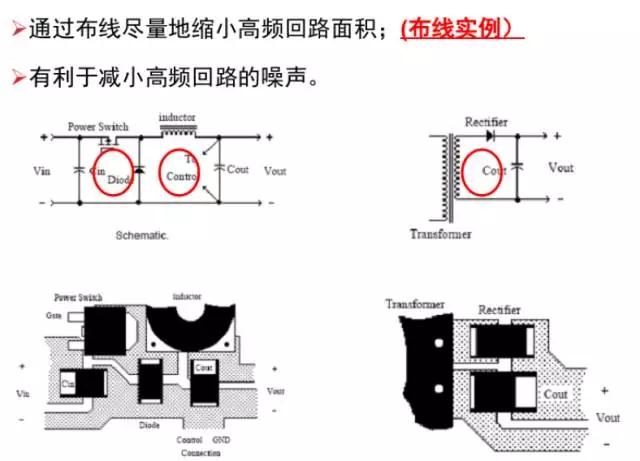

通过 布线尽量地缩小高频回路面积

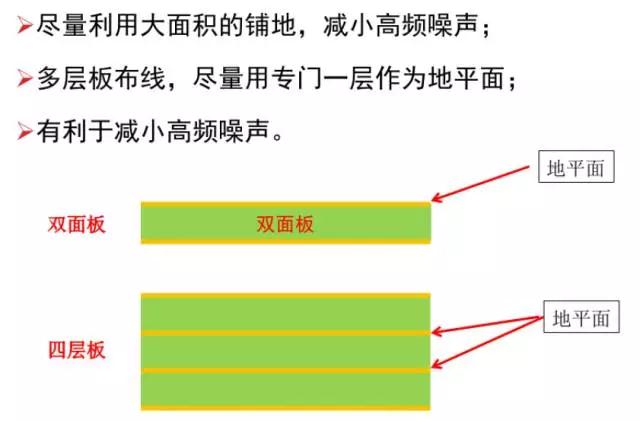

尽量利用面积的铺地,减小高频噪声

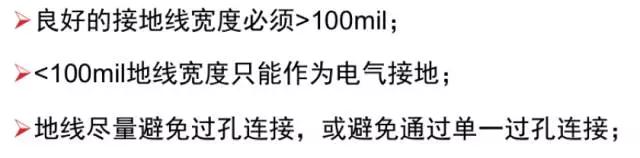

电源适配器通过布线,进一步减少接地阻抗

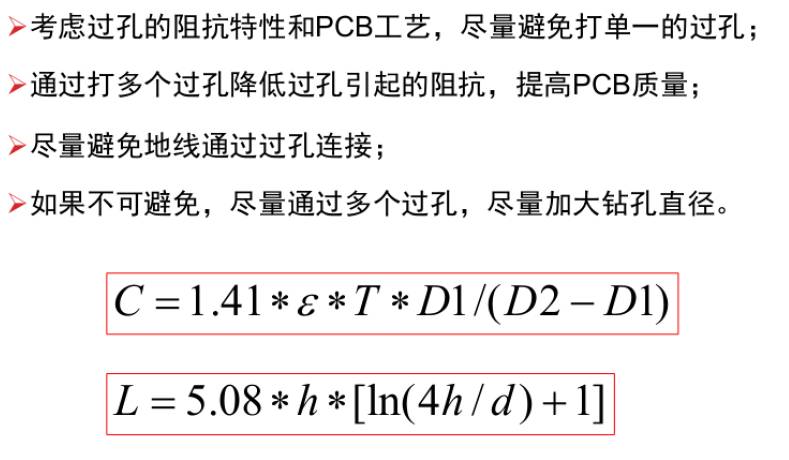

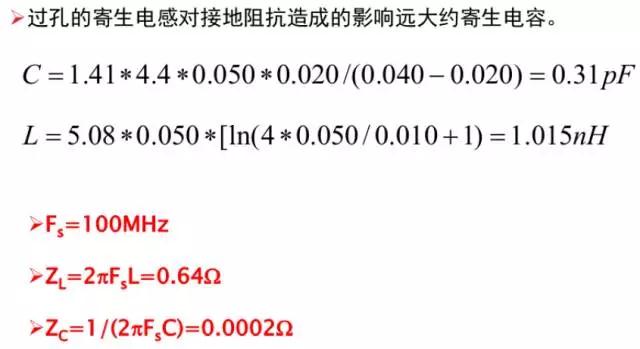

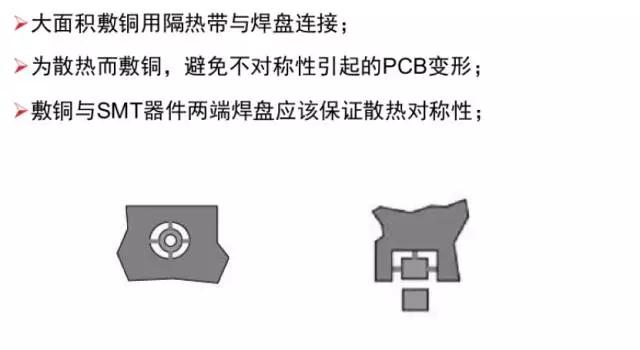

电源适配器通过布线,进一步减少接地阻抗电源适配器通过布线,进一步减少接地阻抗电源适配器通过布线,进一步减少接地阻抗考虑过孔的阻抗特性和PCB工艺,尽量避免打单一的过孔电源适配器大面积敷铜用隔热带与焊盘连接
